膜结构丨ETFE气枕天窗

返回列表来源: JXF吉祥坊 发布日期:2023-09-25 浏览:-

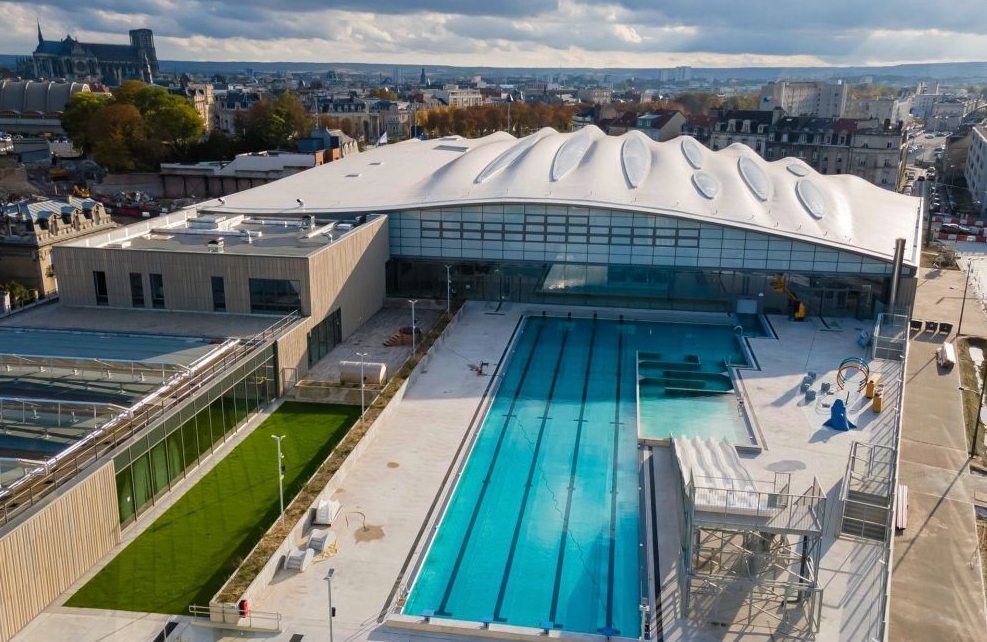

该项目旨在为兰斯市的休闲水上综合设施提供自然光入口。干预措施的主要元素之一是保护建筑群的屋顶。目的是创造一个拥有自然光并免受恶劣天气影响的舒适空间,以及为用户和游客服务的休闲空间。屋顶为金属桁架结构,外部饰面为白色PVC板;屋顶上开设了8个不同长度的细长椭圆形几何天窗;覆盖天窗的膜材由带有充气垫的 3 层 ETFE 片材系统制成。

1

每个天窗的周边均由一个铝制框架组成,3 层ETFE气枕固定在铝框架上。在这种配置中,它们主要由以下材料制成:带有白色六边形的200微米丝网印刷顶层、250微米透明平坦中间层和150微米透明底层。

2

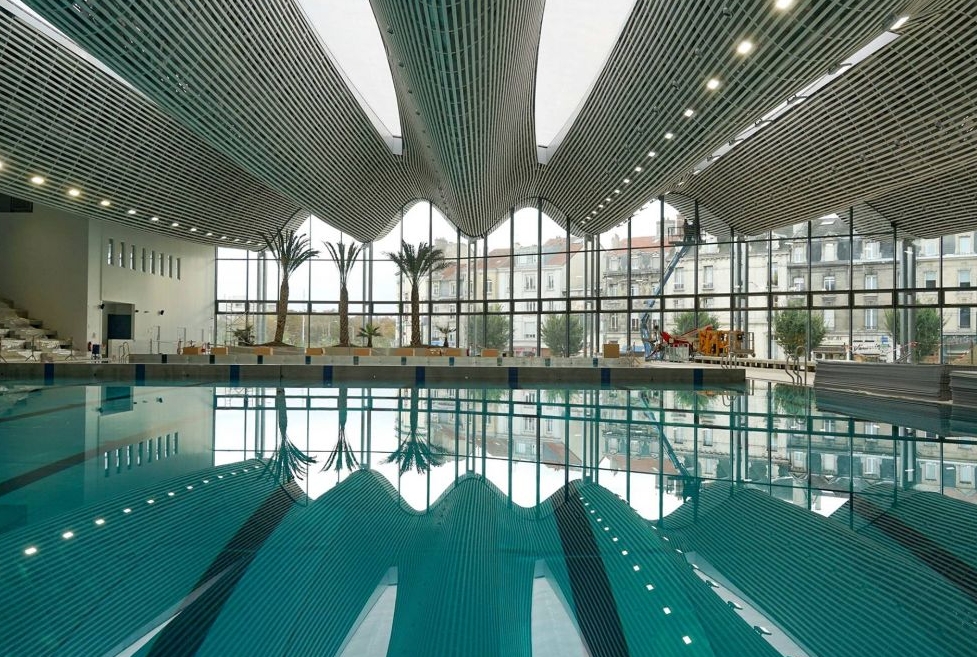

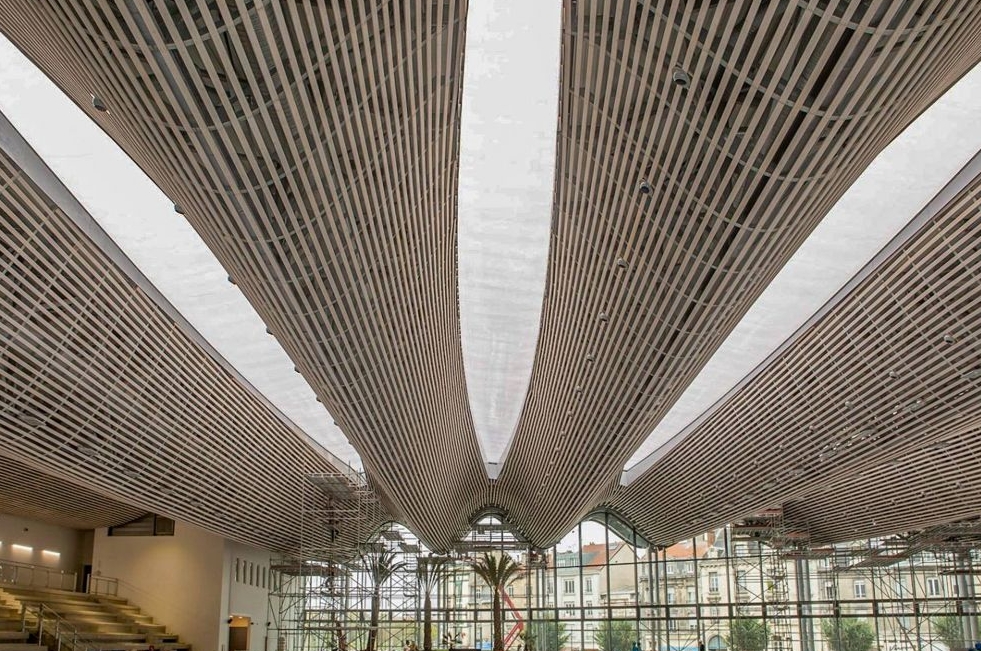

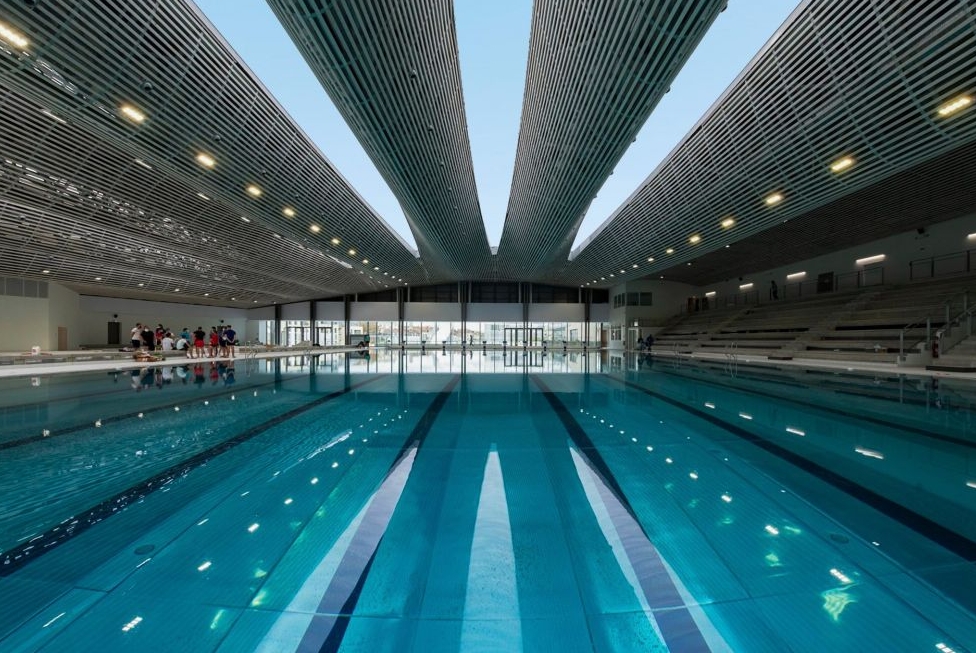

 巨大的褶皱屋顶构筑了体育场的特色,也成为了本建筑的名片。它的外形有很明显的自由性,由两侧拉伸起来,奥利匹克泳池及浅水泳池的材料及结构的统一性与自然采光将其自由性诠释表现出来。根据其南北朝向,通过在泳池的上方布置这些透光的空隙,建筑的中心区域也可随时保持充足的日光。

3

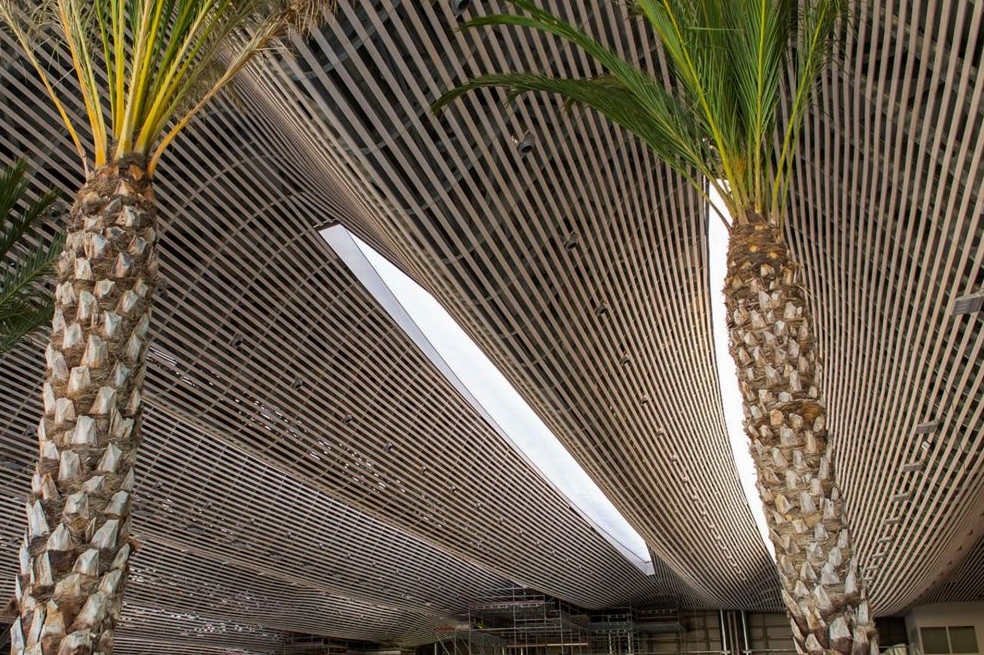

铝框架和屋顶之间的交叉点采用内部铝板完成,该铝板支持 50 毫米的隔热层,顶部饰面采用 RAL 9010 漆板,与铝框架相匹配,在 ETFE 丝网印刷之间形成单色白色饰面 、铝框架、防水板和屋顶 PVC 防水。

4

5

本文标签:ETFE气枕;膜材
