膜结构丨CommBank 体育场

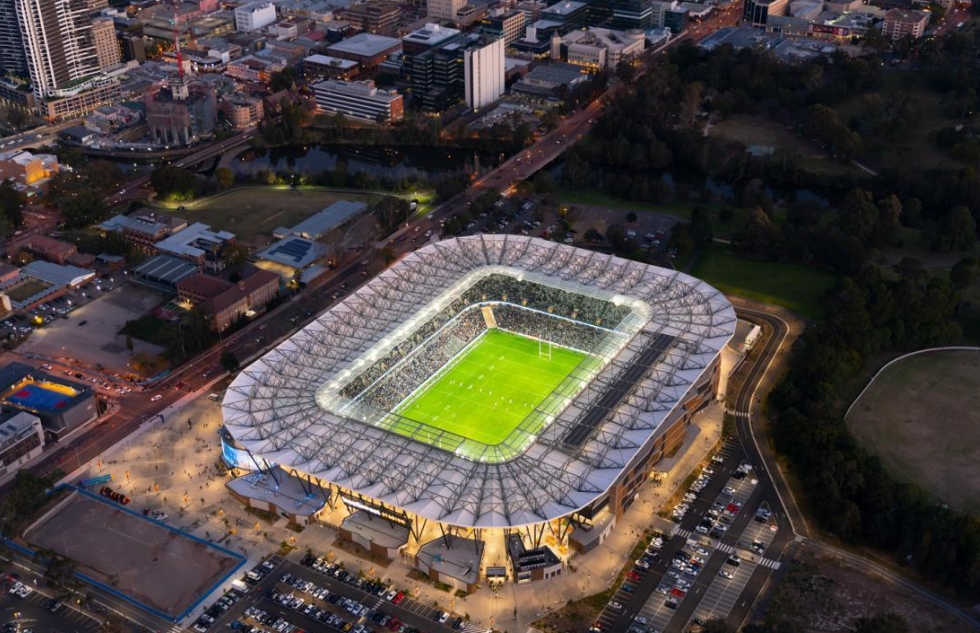

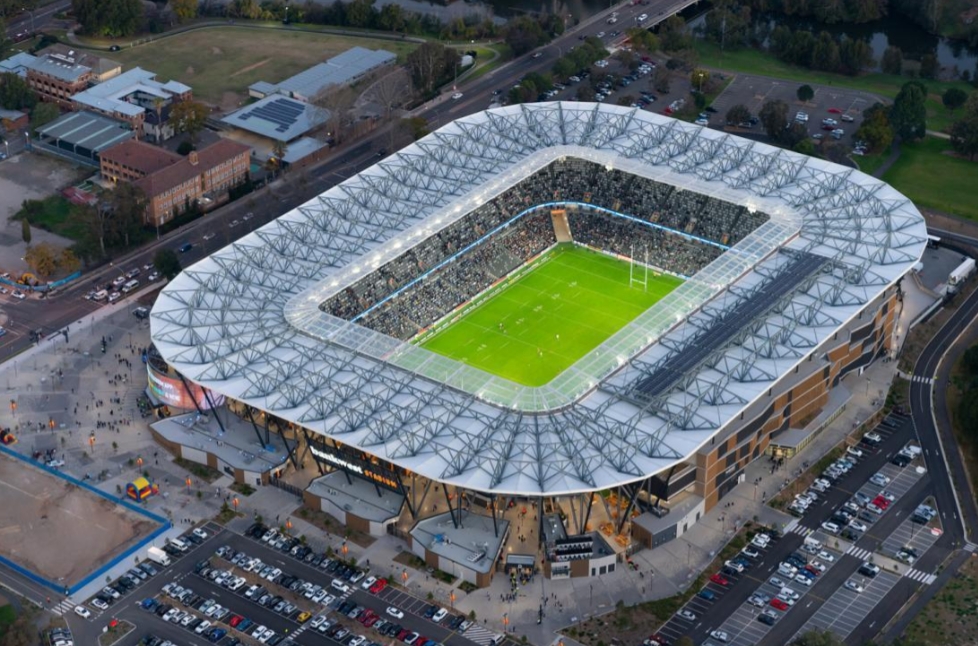

CommBank 体育场是位于澳大利亚新南威尔士州帕拉马塔的一座拥有 30000 个座位的体育场。这座占地 28500 ㎡ 的大型地区体育场提供终极的现场体育体验,其座位碗和膜结构屋顶的设计将强度和氛围提升到了一个新的水平。拥有 30000 个座位的长方形体育场拉近了球迷与球队的距离。

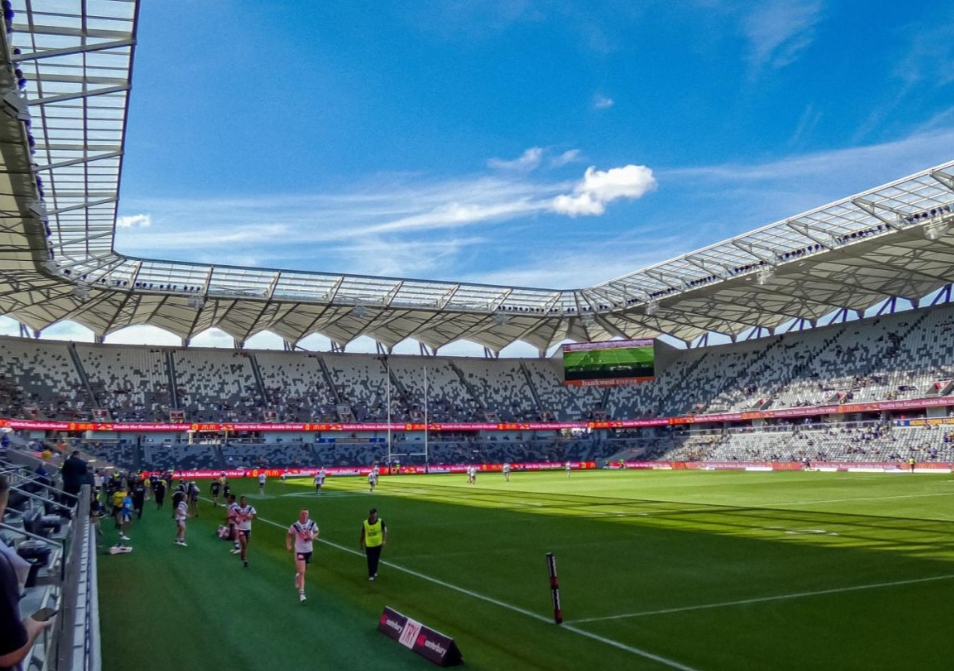

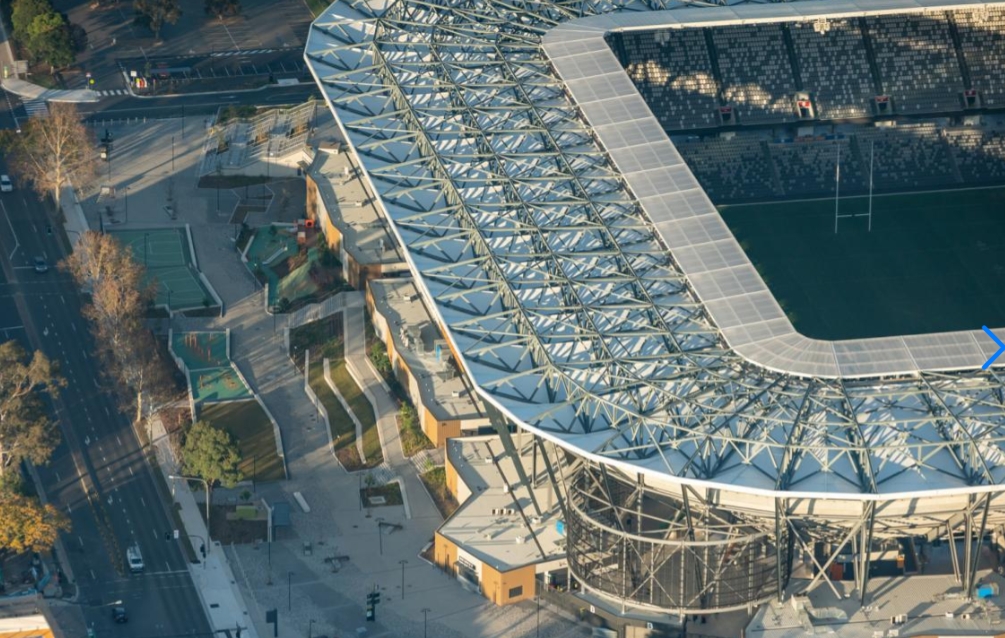

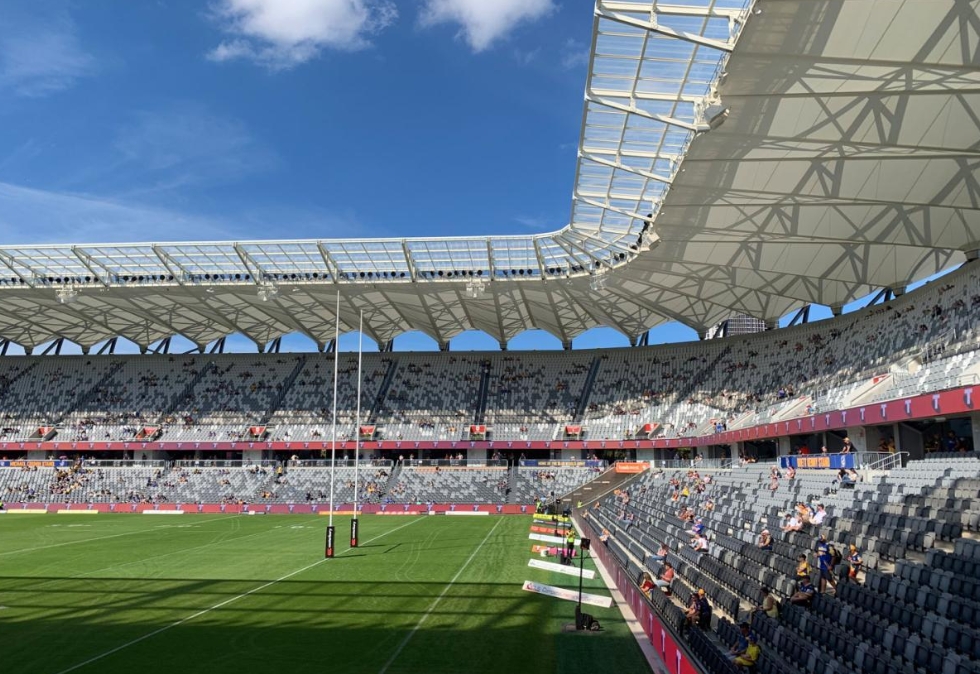

体育场屋顶独特地由内屋顶边缘上的透明单层 ETFE 和看台屋顶主要部分上的 PTFE/玻璃纤维组合而成。PTFE 为下面的观众提供遮阳和阻挡紫外线,而 ETFE 环被纳入屋顶的内边缘,以延长滴水线并提供完全覆盖,而不影响沥青的生长。

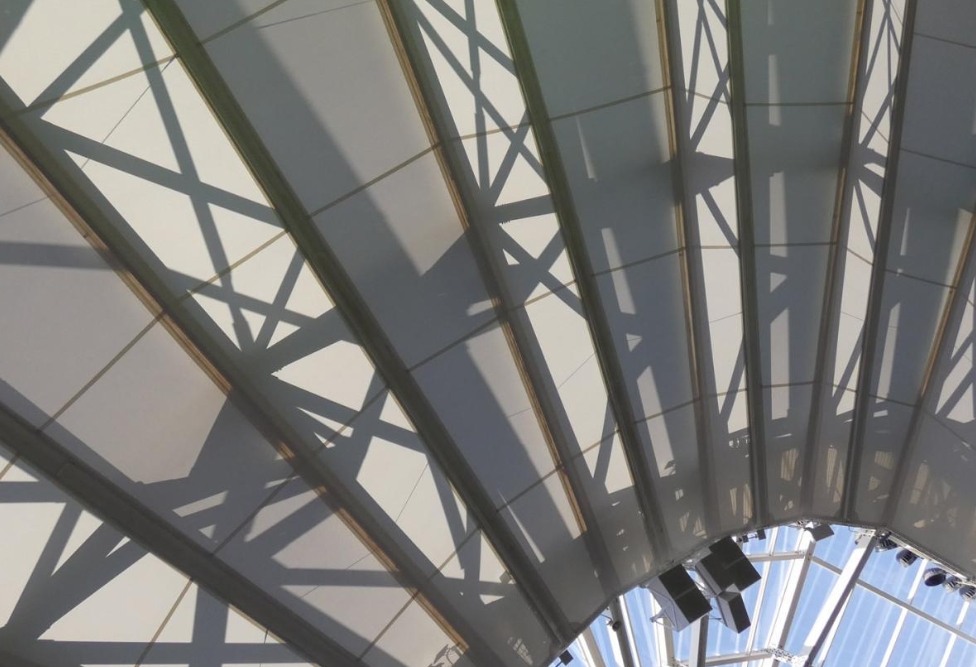

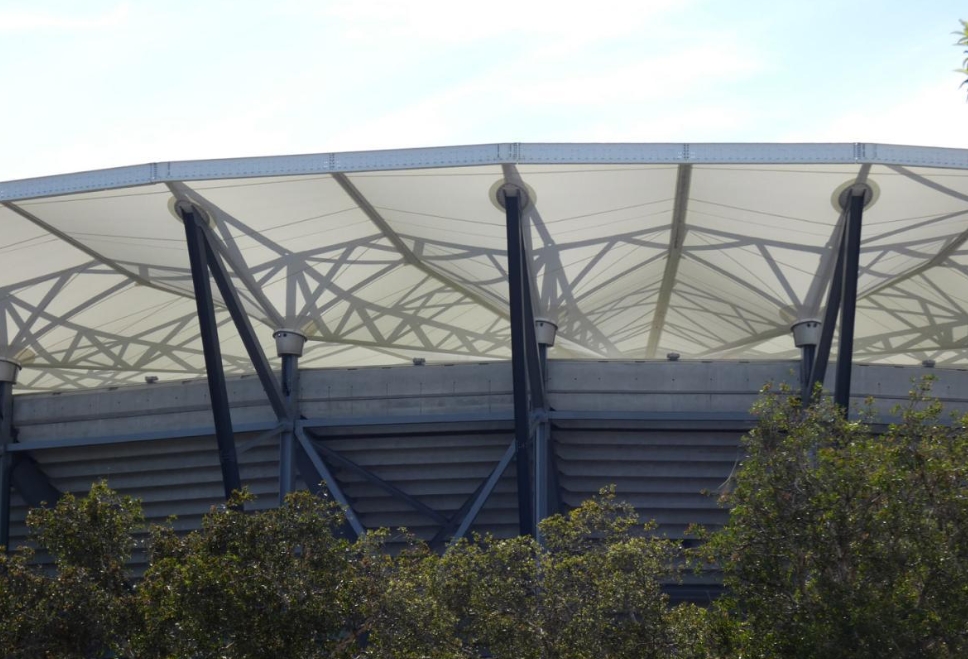

PTFE 面板像拱腹一样悬挂在钢结构上,这样可以使用更简单、成本更低的钢构件。下悬式织物的一个意想不到的副作用是钢结构穿过膜的可爱阴影线,随着太阳在屋顶上的移动,这些阴影线在一天中会发生变化。另一个主要特点是屋顶的夜间照明效果。LED 灯从体育场内部照射到屋顶上,由于 PTFE 悬挂在钢材上,因此钢材不会影响屋顶的外观 - 屋顶看起来完全被覆盖,没有任何障碍物。

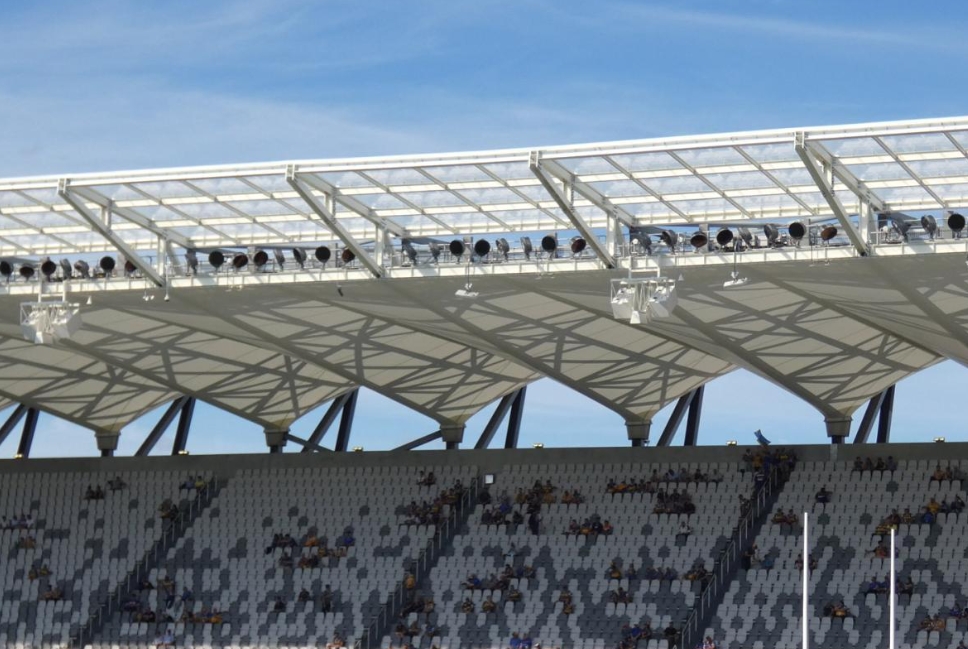

屋顶的 ETFE 组件由透明单层 ETFE 300μm 组成。ETFE共有48个开间,总面积 4200 ㎡ 。每个间隔的面板尺寸最大为 150 ㎡,有 8 种间隔变化 - 标准、转角、过渡。单层 ETFE 在 760 毫米中心处采用电缆支撑。
