ETFE膜结构丨瓦斯科达伽马塔弧形气枕外墙
返回列表来源: JXF吉祥坊 发布日期:2022-01-18 浏览:-

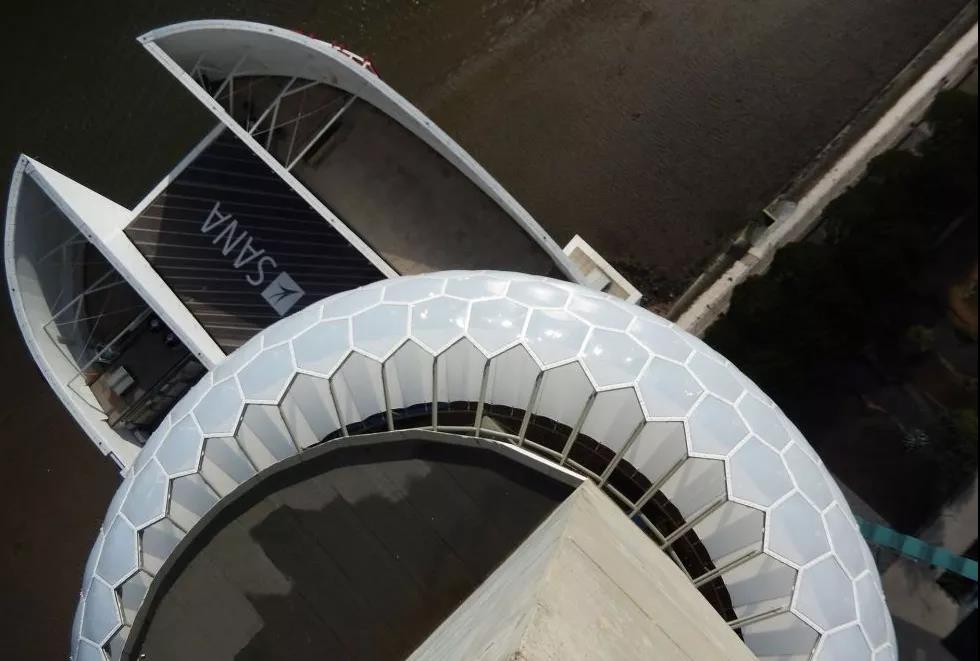

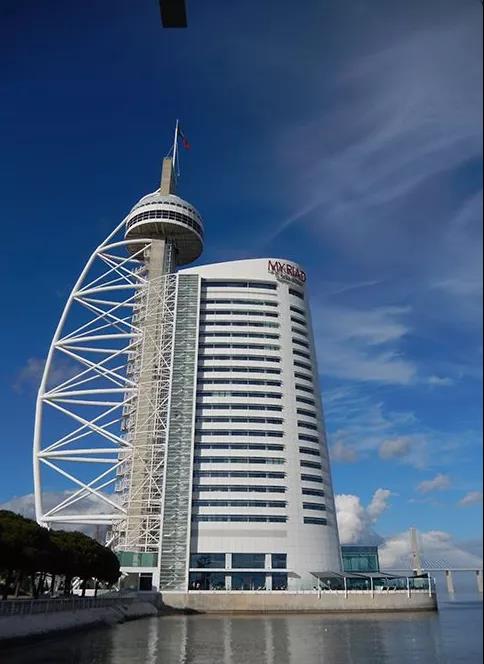

该项目旨在覆盖新创建的半球形穹顶,该穹顶建在里斯本(葡萄牙)132米高的瓦斯科-达伽马塔的上部平台上。

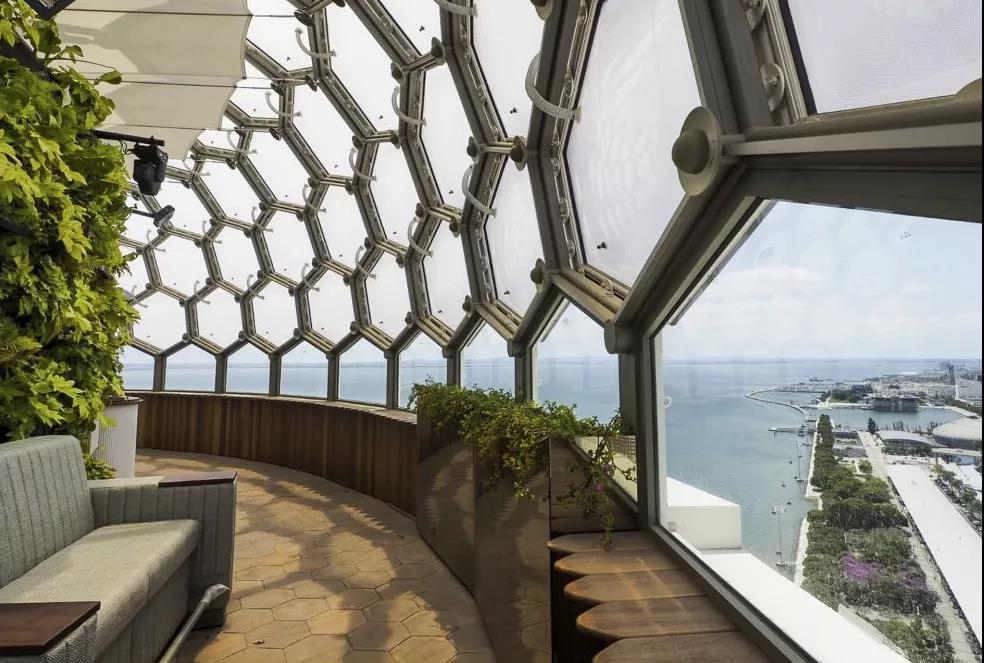

穹顶的结构建立在38根周边支柱上,形成一个直径为21米的圆形。在距离底座5米的上部,该结构被固定在塔的圆形核心上。它的结构特点是由80×80毫米的棒材组成152个六角形的蜂窝状图案。

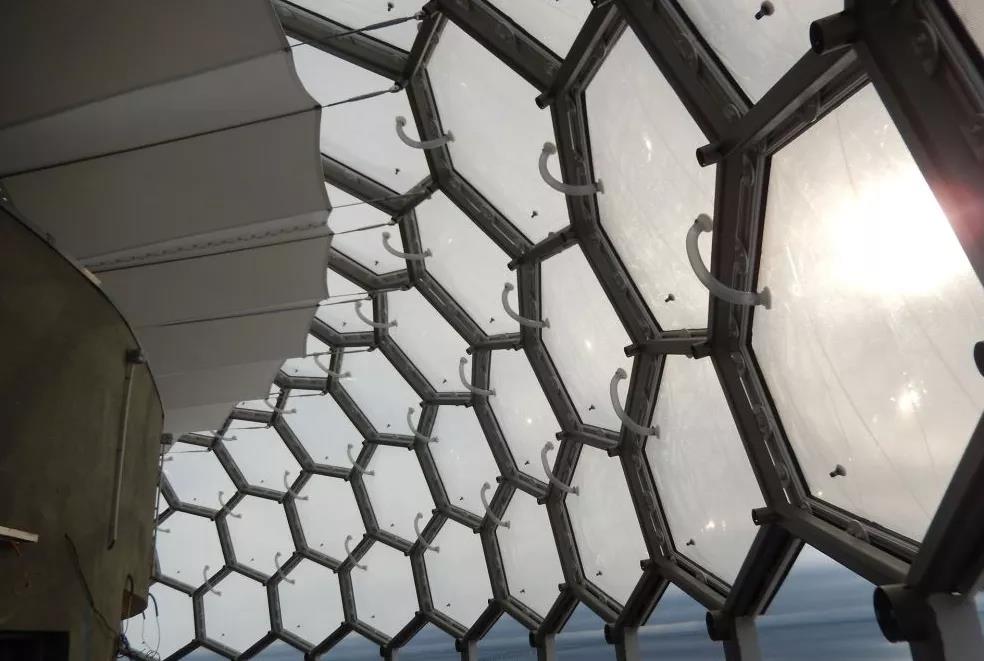

在每个六边形内部安装ETFE气枕,确保整个表面防水。结构中包括152个ETFE气枕,分4行排列,每行38个单元。气枕由2层组成,每层200微米,外层用丝网印刷有直径6毫米的白点。在每个气枕上有3条垂直焊接线,以获得所需的形状。所有坐垫的焊接线都是垂直排列的,使整个穹顶在视觉上具有连续性。

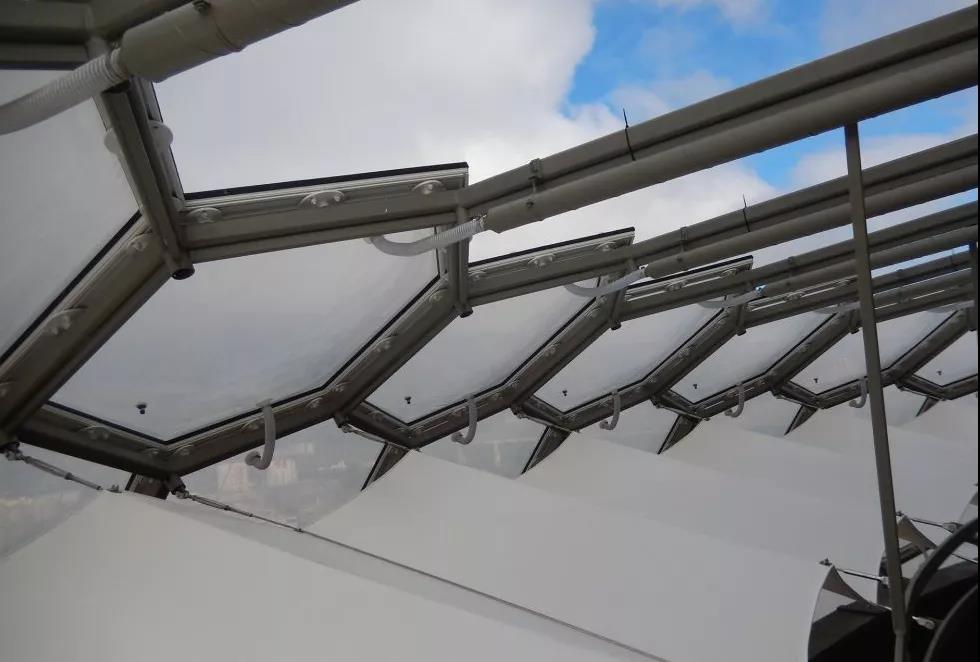

空气供应是通过一个径向系统实现的。空气机是对着一个封闭的分配环运行的。38个旁路与这个内环相连,将穹顶上一排的38个气枕连接起来。从那里,其他3排坐垫用一个旁路系统进行充气。气枕之间的连接管是一个直径41毫米的透明软管。
