ETFE膜结构丨公园的优美ETFE单层圆顶
返回列表来源: JXF吉祥坊 发布日期:2023-06-19 浏览:-
该项目在萨拉戈萨的“La Granja”公共公园内建造一个风景优美的空间,全年可以进行文化活动。为了实现这目标,选择了单层 ETFE,因为ETFE膜结构具有出色的轻盈性、透明度和抗性。

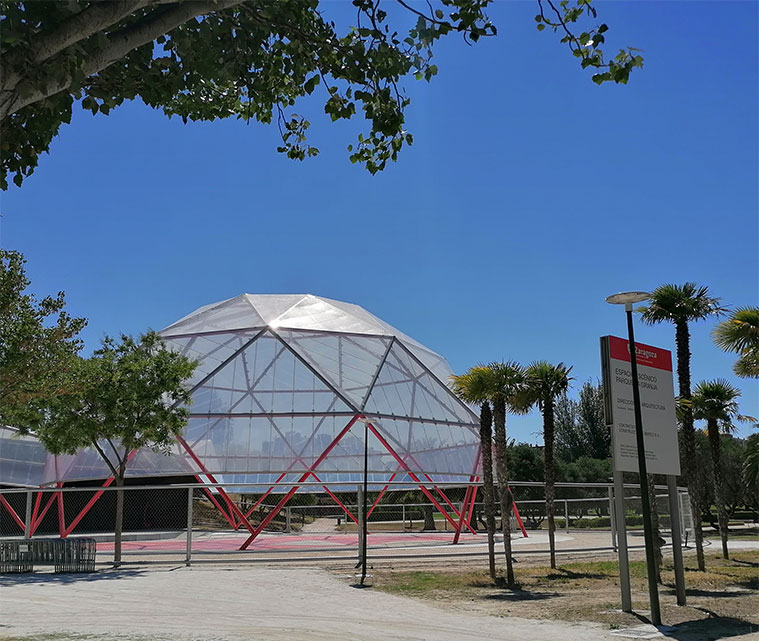

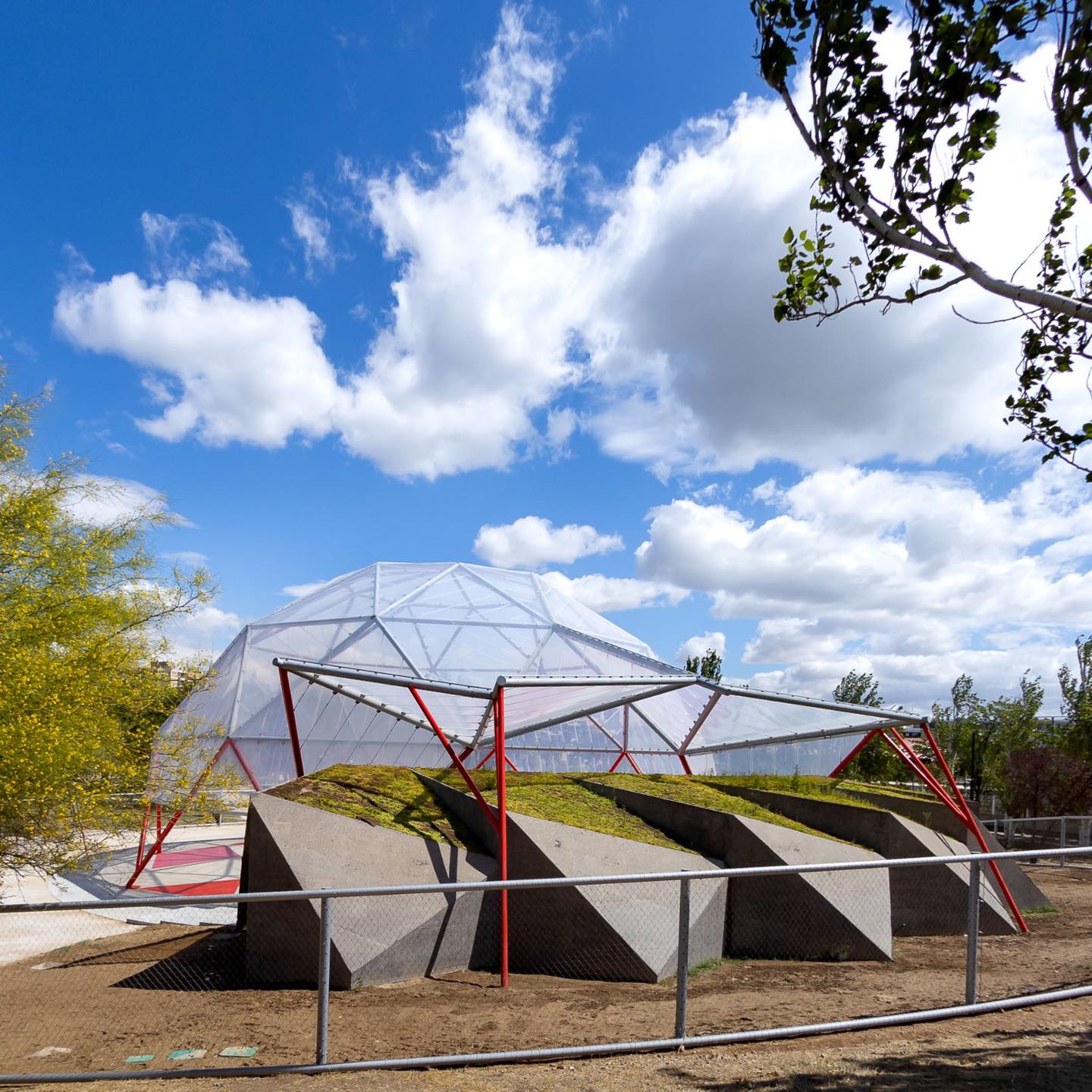

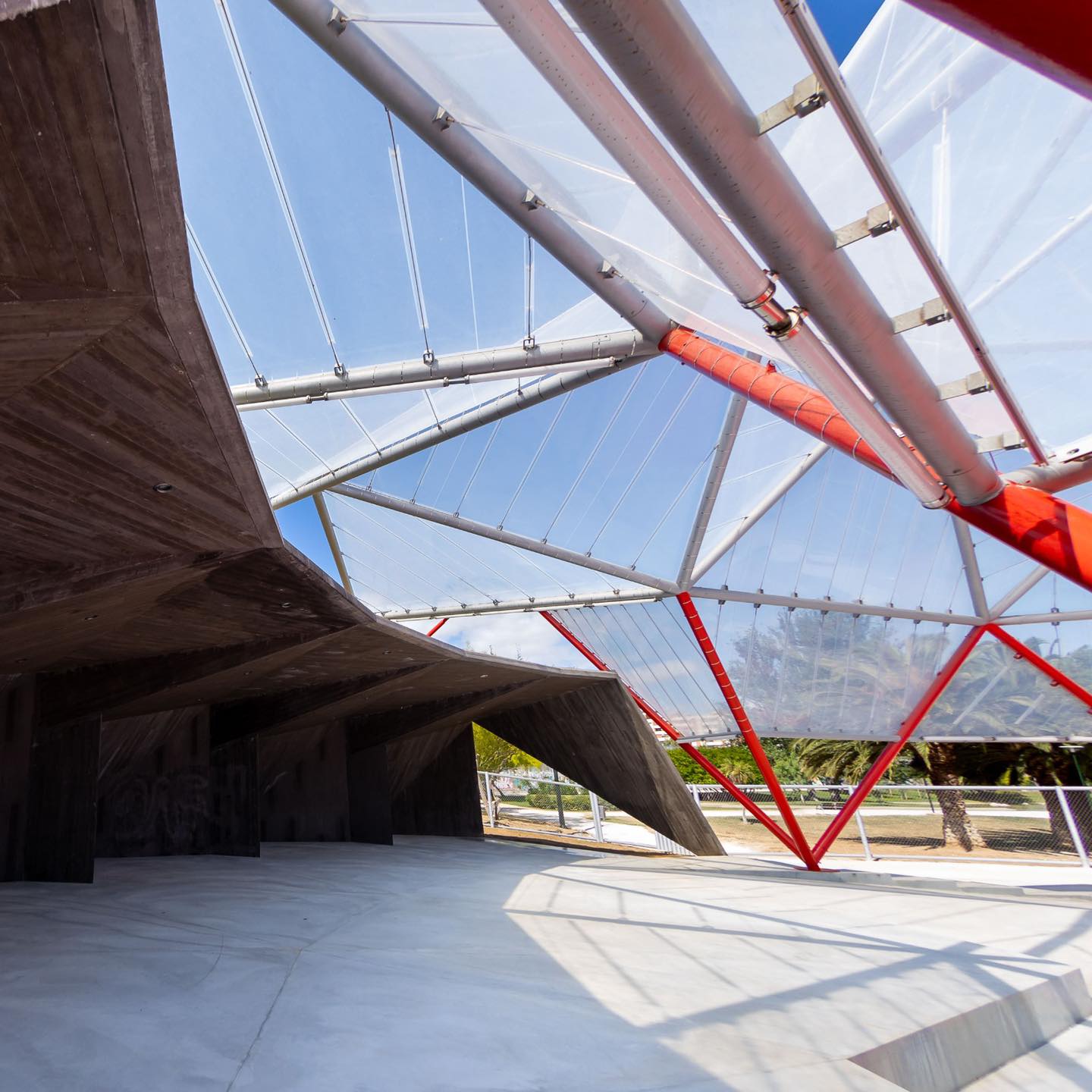

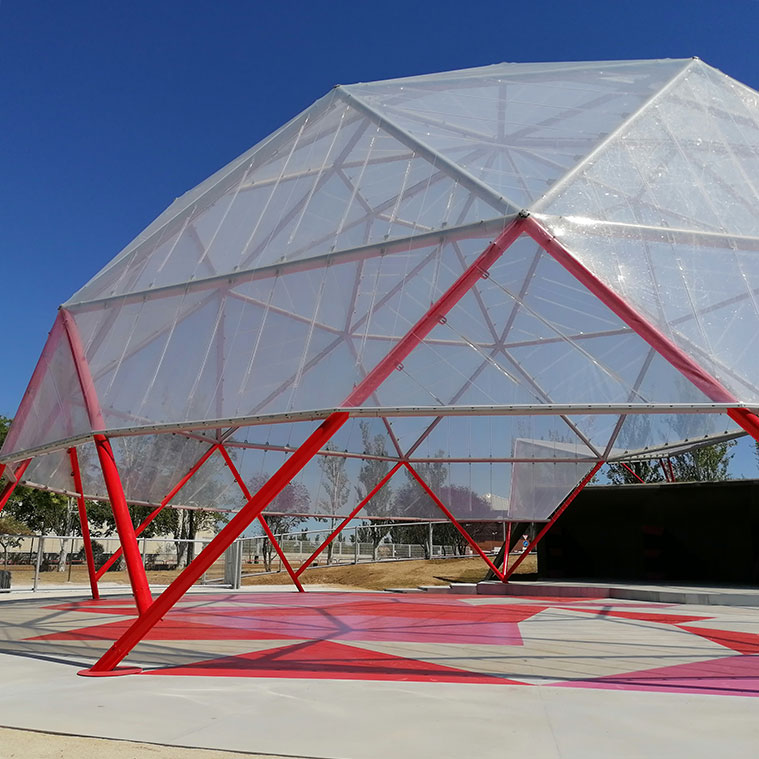

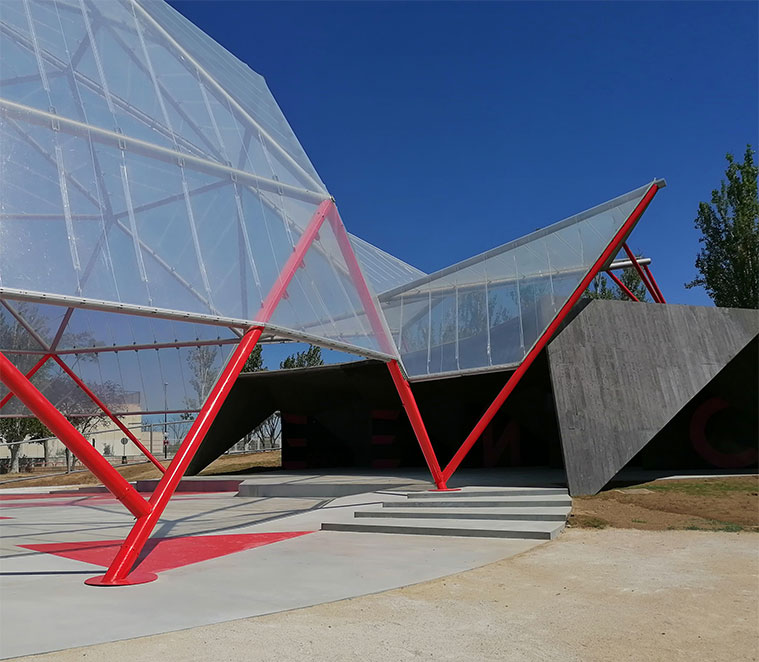

该项目位于公园内一个现有的大型广场上,并在其上方建造了一个带有钢管的测地线(三角形)圆顶。它是一个直径30m的半球形结构,带有组装的屋顶,覆盖整个舞台。为了覆盖这种结构,选择了单层 ETFE。金属结构完全由直径为 219 毫米的管状型材制成。它们被组织成两种类型的构造元素:直条和它们被拧紧的节点。钢筋的圆形截面消除了结构中的锋利边缘,并允许 ETFE 膜单元直接放置在管子上,而不会出现破裂或刺破的风险。

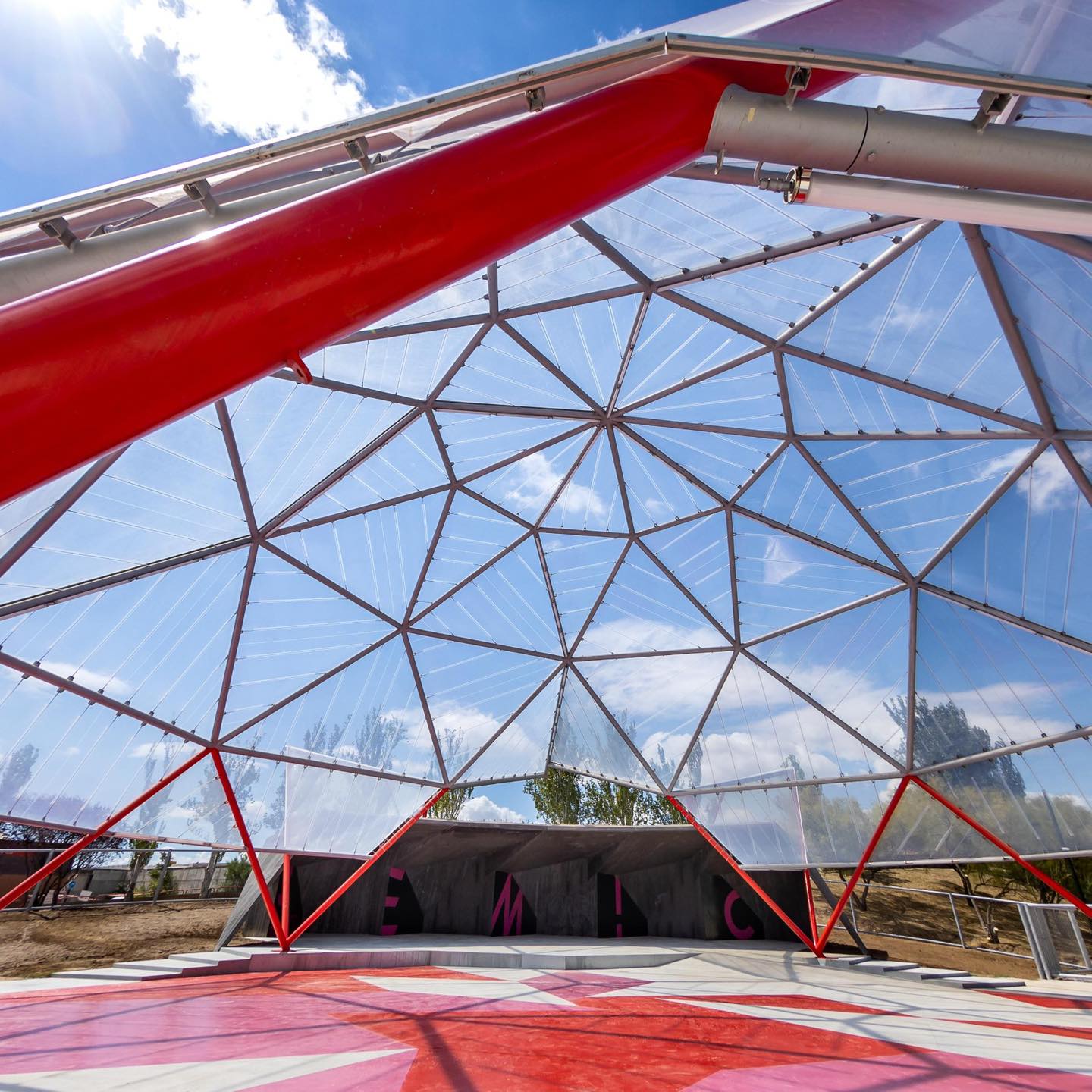

ETFE材料是完全透明的,厚度为250微米。为了加强膜,在结构的所有三角形中添加了钢缆。在选框区域,这些钢缆的直径为 10 毫米,而在半球的三角形中为8 毫米。这些电钢缆在每个三角形内的定位和方向最终成为设计的主题,并成为项目整体美学的决定性点。
本文标签:ETFE膜结构;单层 ETFE
