工程名称：JXF吉祥坊-东莞黄旗山公园景观膜结构项目

工程地点：广东省东莞市黄旗山公园

工程面积：11560平方米

工程结构：张拉式、骨架式

工程钢材：高频焊管，使用年限50年

工程膜材：德国进口赛德乐PVDF环保系列建筑膜材质保书15年

工程工期：设计-制作-安装为一体总工时42日

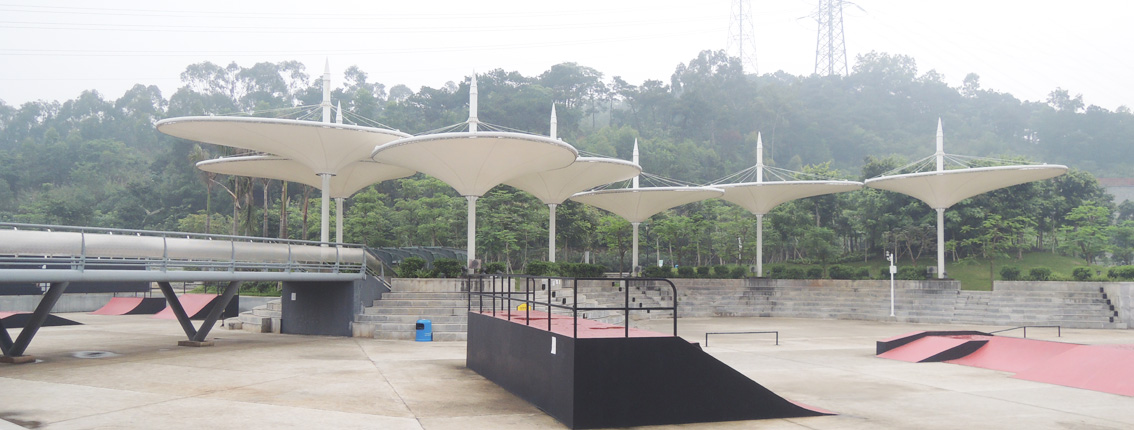

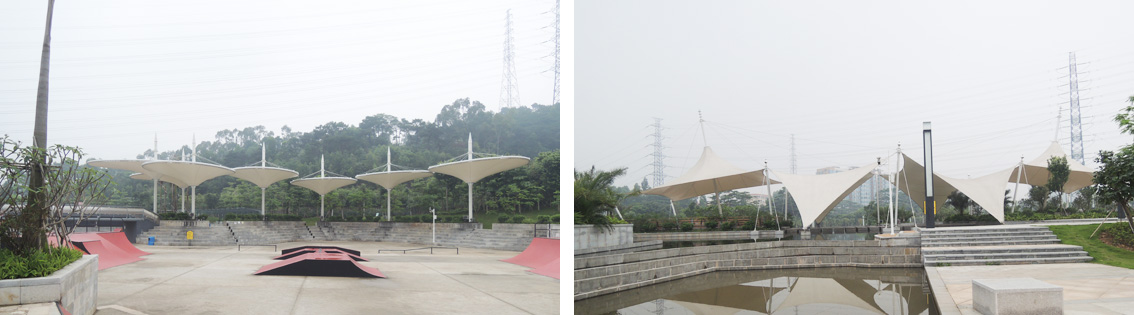

东莞黄旗山公园膜结构工程，分为三个部分，由一个走廊、7个倒伞和一个张拉膜组成，走廊的最高标高为6.235米，半封闭结构，该项目为骨架式索膜体系;7倒伞的标高分别为，9.35m、8.1m、8.7m的三种规格，主杆为直径325*6.5的钢管，该项目属于骨架式索膜结构体系，张拉膜部分最高点的标高为11.8m,高点为8.8m,次高点为6.9m,低点为5.6m,最低点为3.6米,该膜结构项目为索膜张拉式结构体系，飞雁式建筑造型。
