膜结构经典案例—盘锦红海滩体育场

返回列表来源: JXF吉祥坊 发布日期:2020-09-01 浏览:-

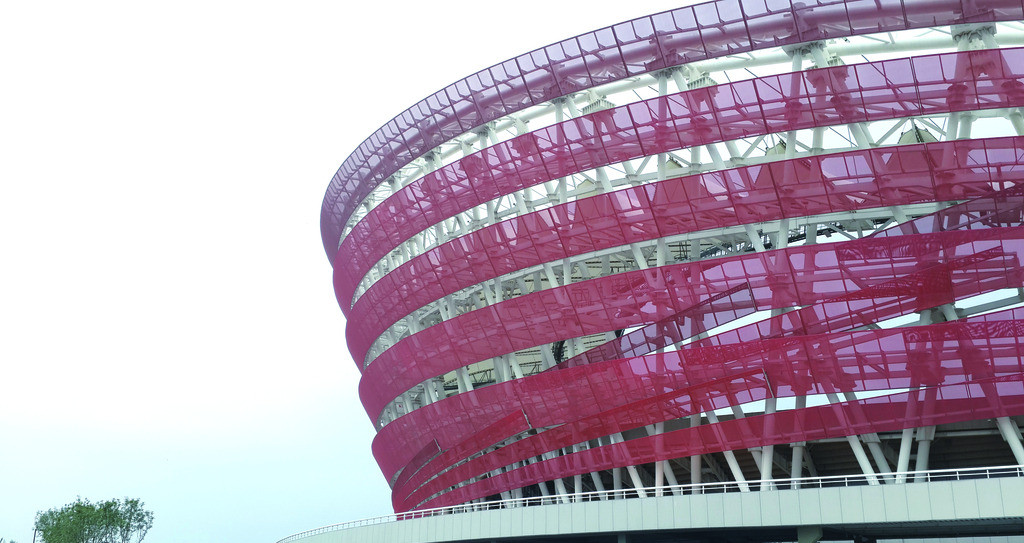

盘锦红海滩体育场

盘锦红海滩体育场建筑面积45100平方米,索膜结构投影面积为21212平方米,展开面积为26164平方米,它是我国规模较大的索膜结构工程。

体育场屋面工程投影为椭圆环形,平面尺寸约为270X238米,立面形状为马鞍形。屋盖为半开敞式形式,内环开口平面尺寸约为197X136米,呈现为西高、东低非对称造型,高、低点标高分别约为49米及40米。

体育场膜结构屋盖由主体钢结构系统、索网系统、膜系统三个部分组成,其中主体钢结构系统 分布于场区外圈,呈马鞍形,高、低点标高分别约为63.1米及35. 8米,包括内外两圈X形交叉钢管柱和 自上至下共六圈环梁(或环桁架),作为整体抵抗索系传来的张拉力;

索网系统由内环索、吊索、谷索、 脊索和前后边索组成,其中10圈内环索通过环索索夹、吊索、谷索、脊索与钢结构系统连接成稳定的索 网系统,形成空间整体预应力体系并通过其它钢索的协同作用控制膜结构在不同工况下的位移;

膜系统由 144个单元膜片组成,布置在环索和外围钢框架之间的环形区域,并跨越72根脊索和72根谷索形成波浪 起伏的曲面造型。整个膜结构屋盖充分利用了结构基础的整体承载能力,最大限度的发挥了材料力学的效能,具有设计新颖、结构独特、造型美观、雄伟壮观等特点。
