1、纯钢拱形结构

采用传统的梁柱系统，屋顶为圆拱式，柱梁间距一般为8m左右。

2、混凝土结构主体加钢拱

以上两种最简单的膜结构，依平面的形状，如方形、菱形等，可有许多变化，拱的间距依使用的膜材强度、设计荷载、风力等确定。

3、混凝土主体结构加钢索

脊素为上弯，位于膜布下面，谷索为下弯，位于膜上面。两种钢索的弯向相反张拉后造成相反方向的垂直力，使膜市受到垂直方向的张力，膜布中水平方向的张力直接张拉形成。

4、混凝土主体结构加钢柱

5、张拉式帐篷膜结构

6、大型(跨度在200m以上)气撑式膜结构

用扁钢作的钢索加上膜布，可以做成大跨度的巨型屋顶。这种建筑，结构简单，施工方便，经济效益高，无需维修。但因需常年维持封闭，进出较不便，现己不再新建，但仍不失为一种好的结构形式。由于膜结构需要精确的设计及剪裁，以达到理想的效果，大卫、盖格和哥伦比亚大学的同僚迈克、马克麦克和约塞夫、赖特共同开发了非线性钢索计算程式，为气撑式大型膜屋顶工程设计奠定了基础。自1973年至1978年，在世界各地一连建造了12座气撑式膜结构大型室内体育馆，与同时期落成的其他球场比较，这些膜结构的体育馆不但价格便宜，而且施工快。面积40000m2的银顶球场的屋顶只用了11.5个月即全部完成。为世界最大之室内体育馆。

7、钢索穹顶
1980年左右，盖格先生又创造了使用永久性膜结构的新技术，这种新技术是基于工程哲学家巴克明斯特.富勒的理论。富勒认为现代的结构都是在对抗地心吸引力，不断地争取压力的连续性，但自然界并非如此。这是一项看似平淡，实则非常智慧的哲理，1983年他发表的文章中建议在结构上逐步减少压力的影响，而增加张力的作用，富勒将他的新观念命名为“张力式”，英语是张力(Tension)和完整(Integrity)二字的合成。在这种理想的结构中“压力杆件是张力大海中的一个小岛”。盖格先生对富勒的哲理，则有更进一步的解释，他认为“空间的跨越是由连续的张力索和不连续的压力杆”完成的。在这一理论基础上，他提出钢索穹项由以下杆件组成：中央张力环经由数目为四的倍数的脊索、环索、中继斜拉索、压力杆和斜拉索而到达压力环梁，形成一个完整封闭的张力拱结构系统。

这一发明取得了专利。因其不需空气支撑，制作比较简便，故在大型场馆的建设中，逐步取代了气撑式膜结构。钢索穹顶在结构技术上，用预应力的原理建立了一种完全突破传统思维的新概念。
将钢索结构加上预应力，使得原来应是压力的杆件亦成了张力件，并以钢索取代，由此压力杆件的数目减少，而形成非常轻巧的穹顶结构。传统的钢架结构自身重量随跨度加大而急剧增加，但在钢索穹顶的结构系统中，单位重量永远保持不变。这在结构学的理论上，是一个突破。

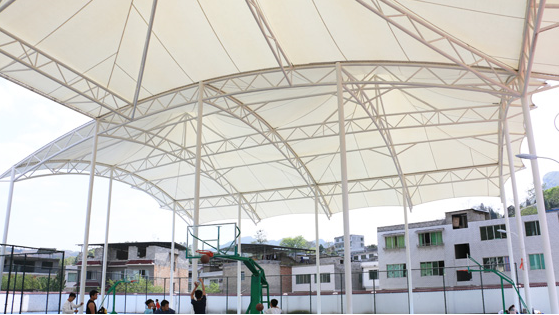

（桐梓二中体育场膜结构工程）
