ETFE膜结构丨银杏树下,金叶纷飞

返回列表来源: JXF吉祥坊 发布日期:2022-12-26 浏览:-

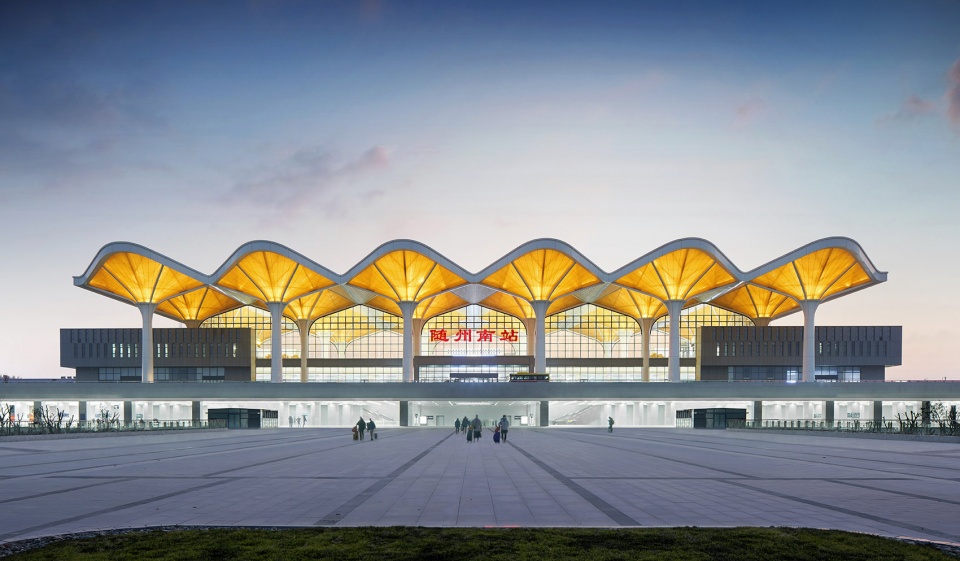

汉十高铁(武汉-十堰)全长 399 公里,沿线设12 座客站,沿线串联武当山、古隆中、炎帝神农故里、黄鹤楼等著名旅游景区,该区域旅游收入占湖北全省旅游收入的 70%,堪称湖北最美风景旅游高铁线路。汉十高铁通车后,武汉至随州的高铁车程仅为 50 分钟,高速铁路为随州城市发展尤其旅游业的发展提供了前所未有的契机,作为旅游目的地的高铁车站,也将成为展现地方风貌的重要标志。

1

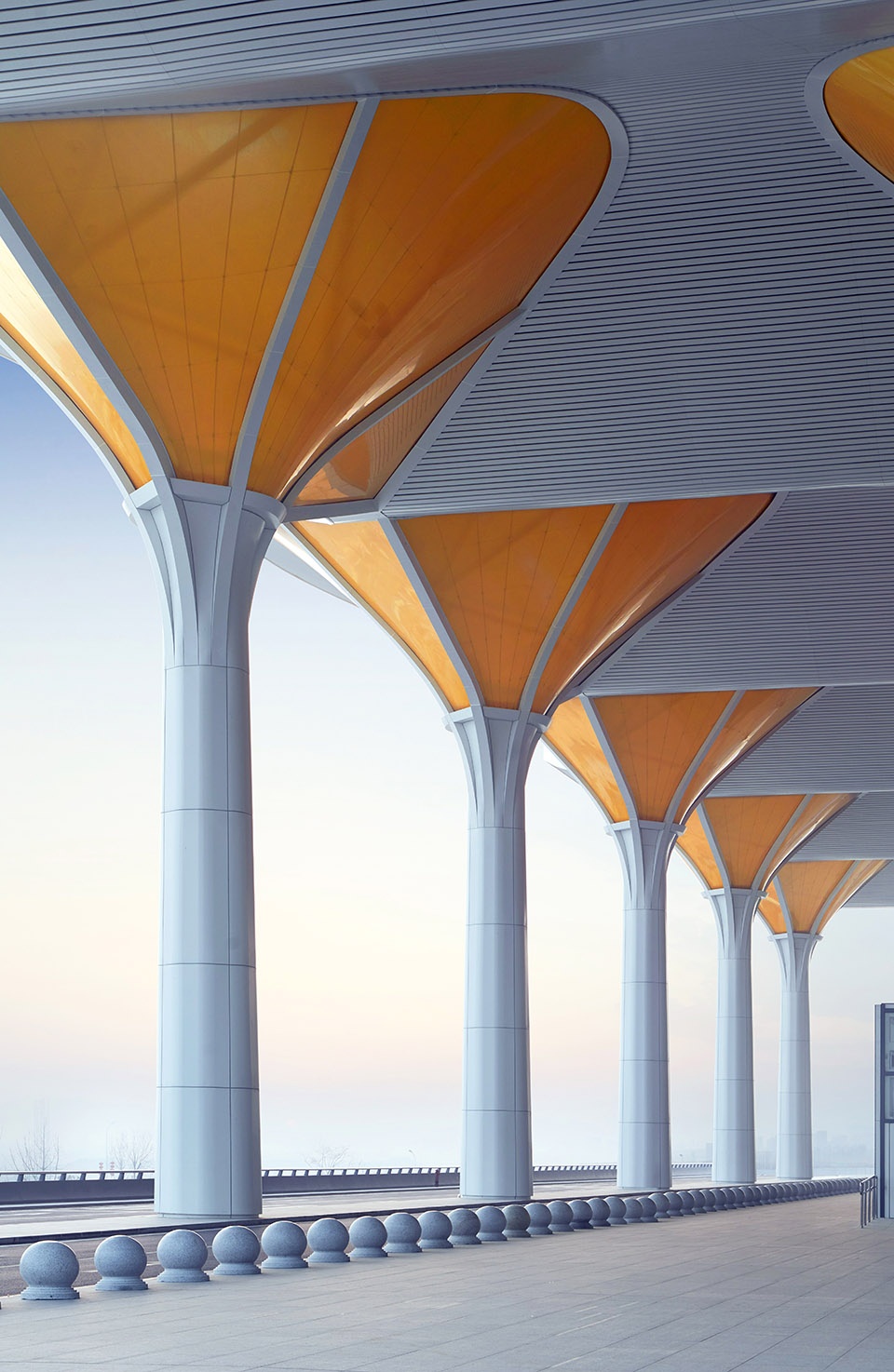

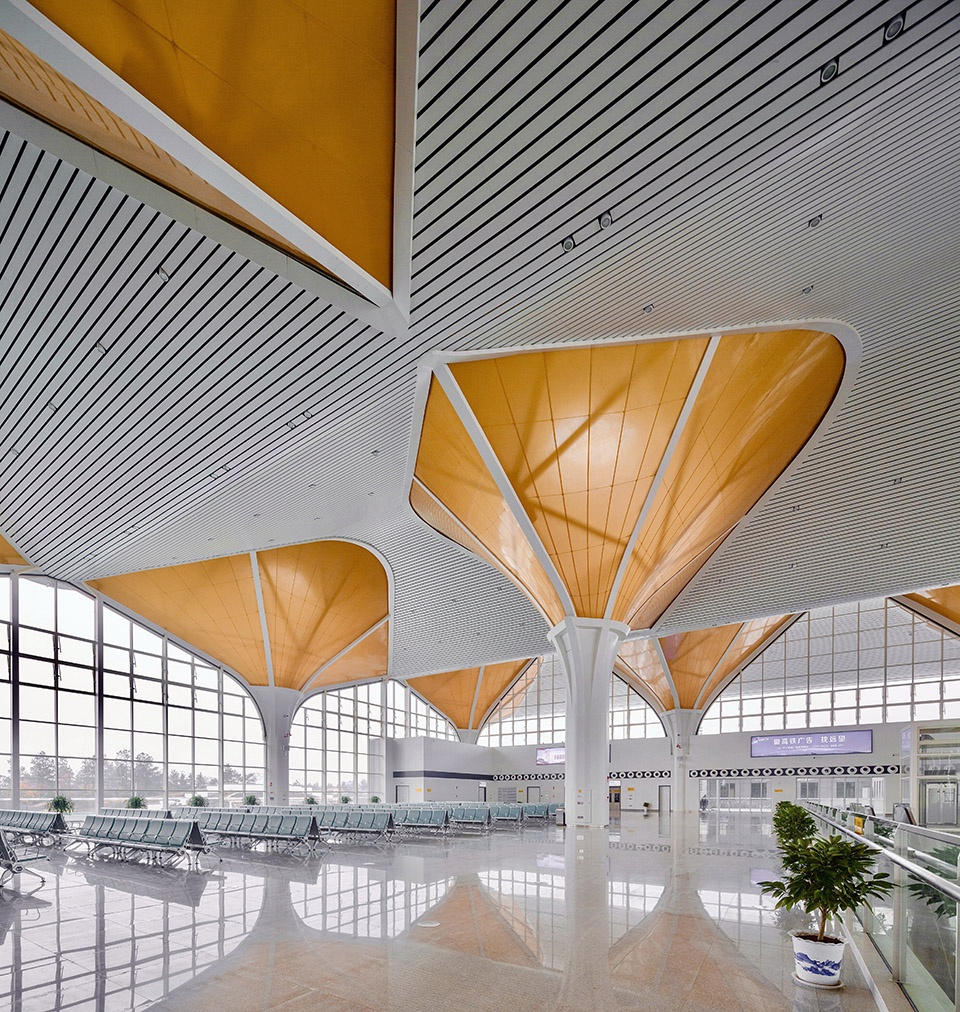

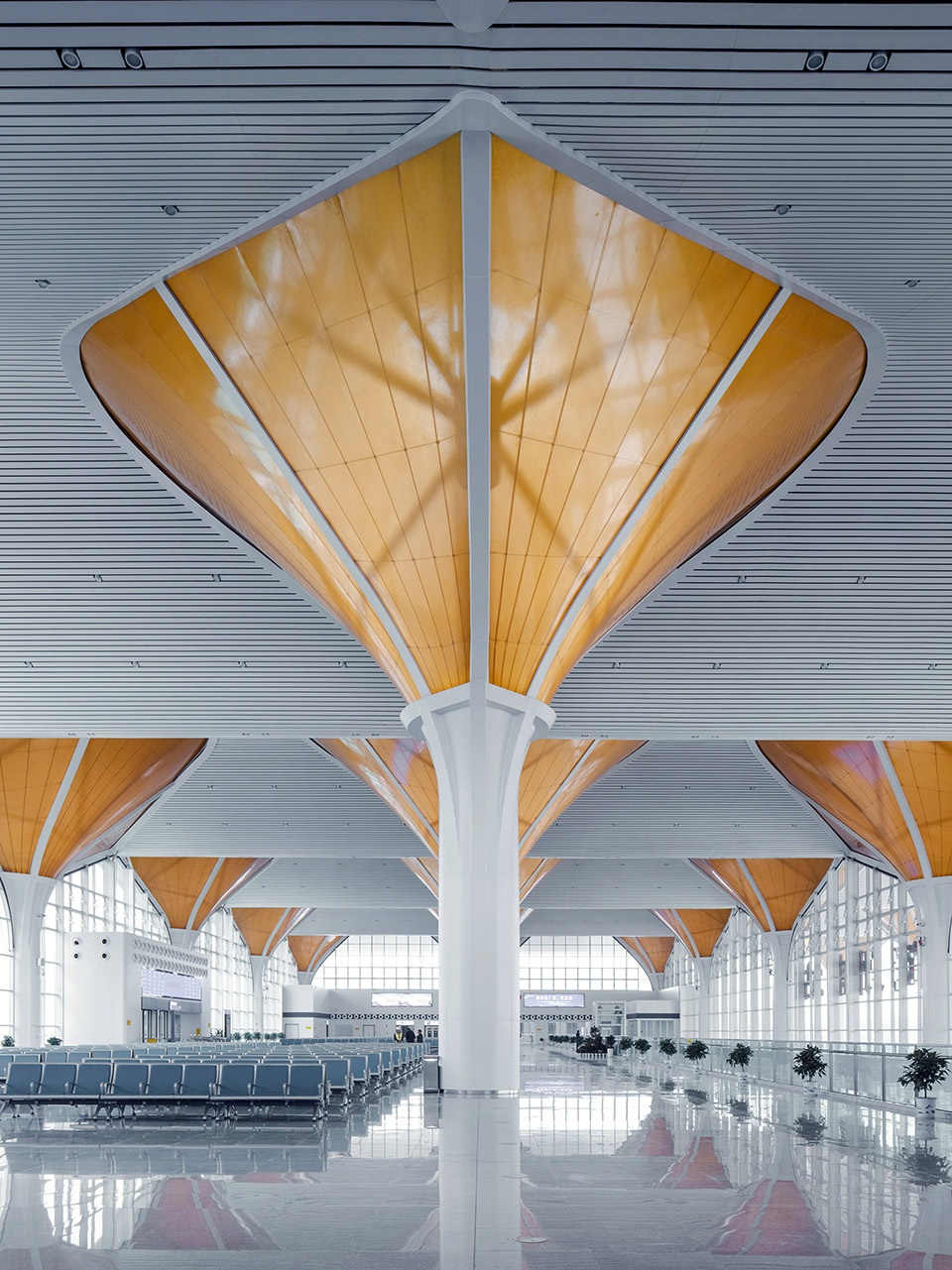

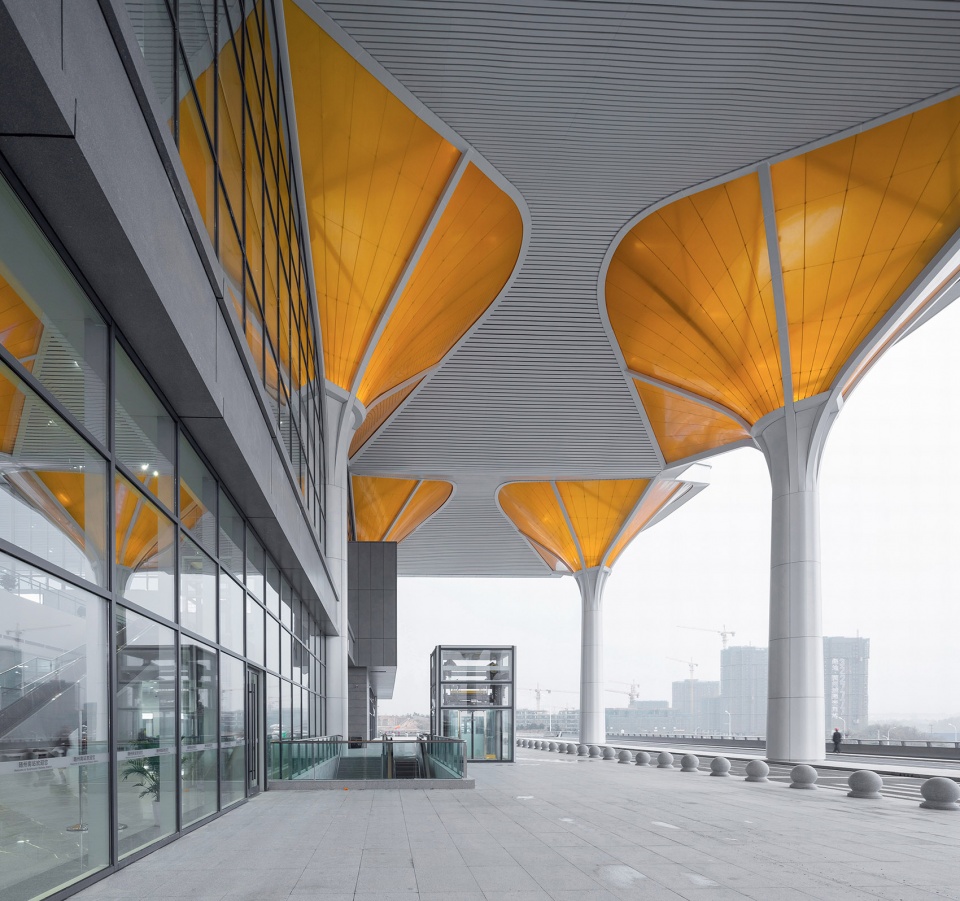

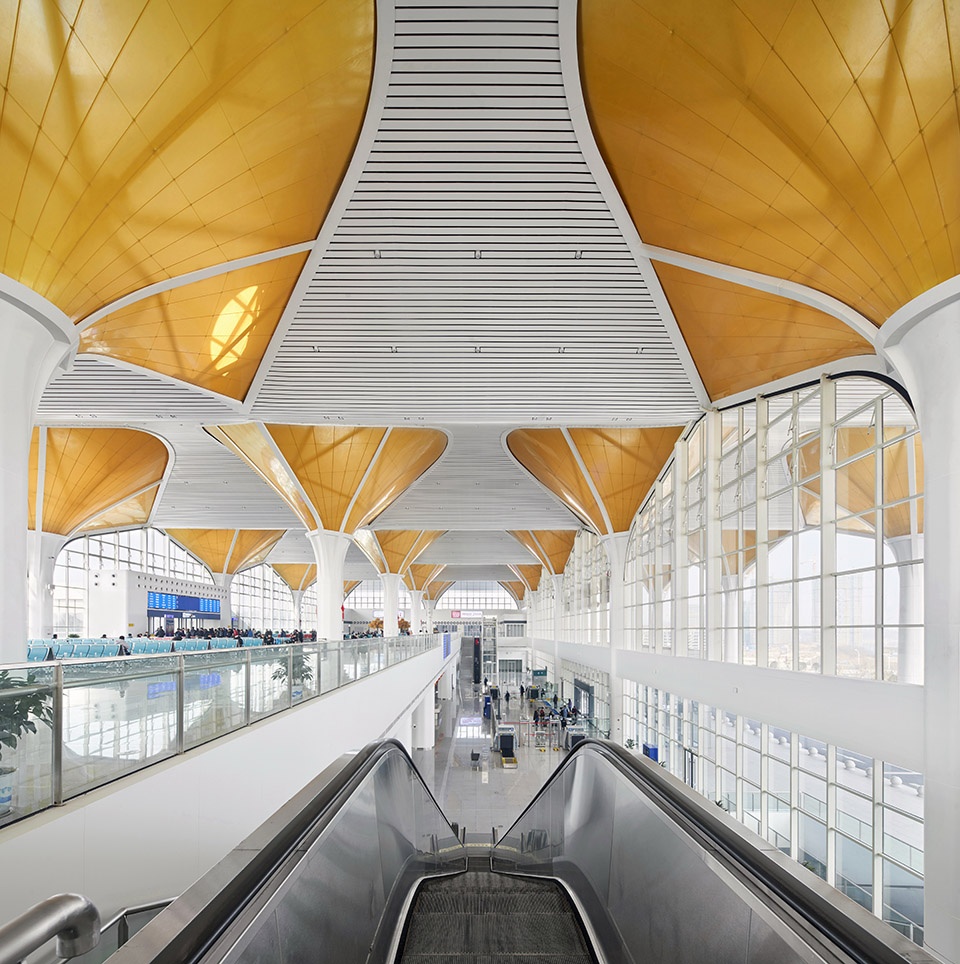

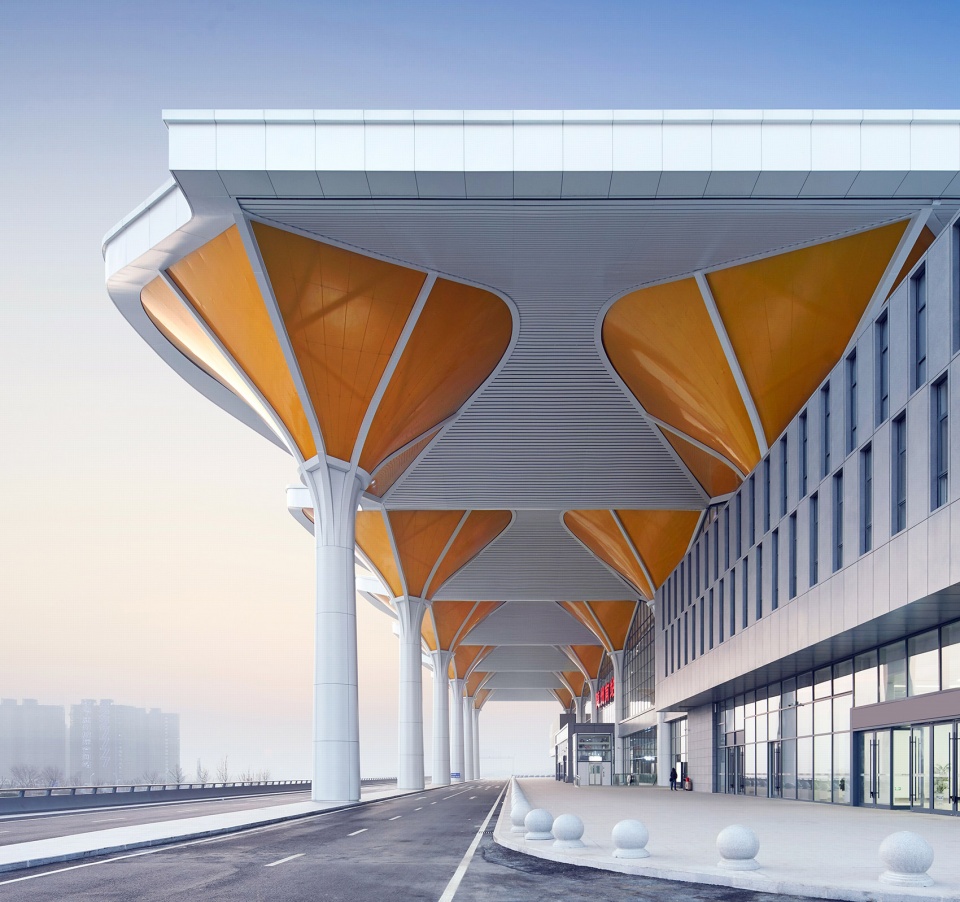

随州洛阳镇的千年银杏谷,是世界四大密集成片的古银杏聚落之一。每逢中秋时节,银杏树下,金叶纷飞,成为了旅游者心中的世外桃源。设计师从中获得启示,树状结构体系营造出森林一般的空间,挺拔的树状结构与动态屋面发生最直接的视觉关联,清晰地表达结构传力的逻辑。因此在随州南站的设计中,从表现城市地域特征的角度,将“银杏树下” 的自然意境融入建筑,让旅客获得独特的空间体验。

2

3

4

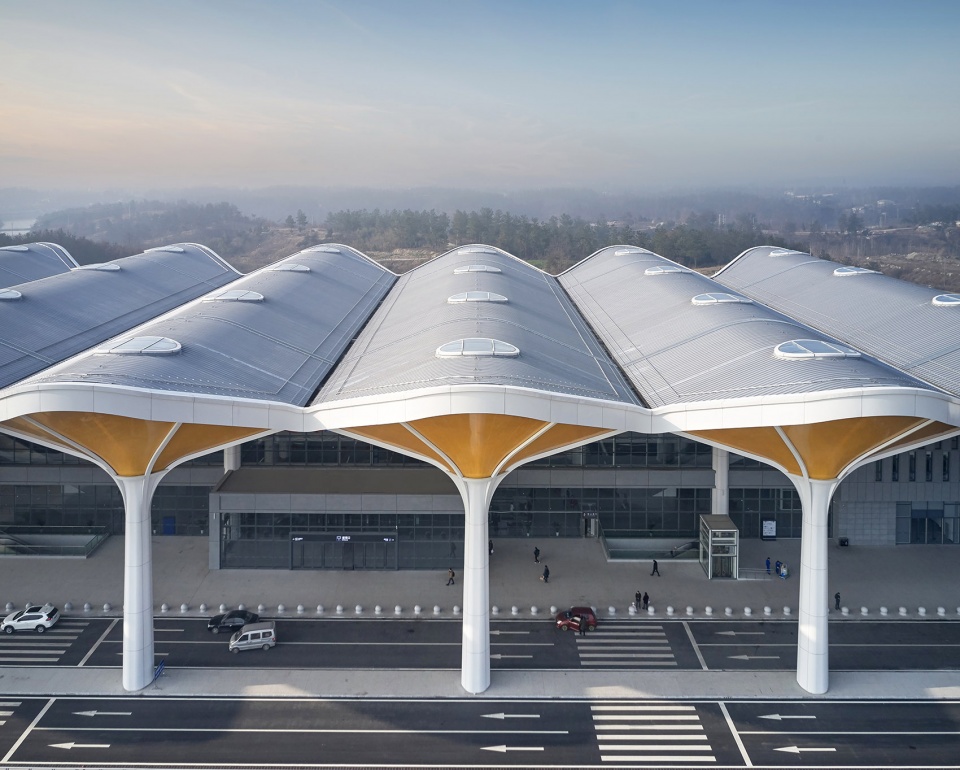

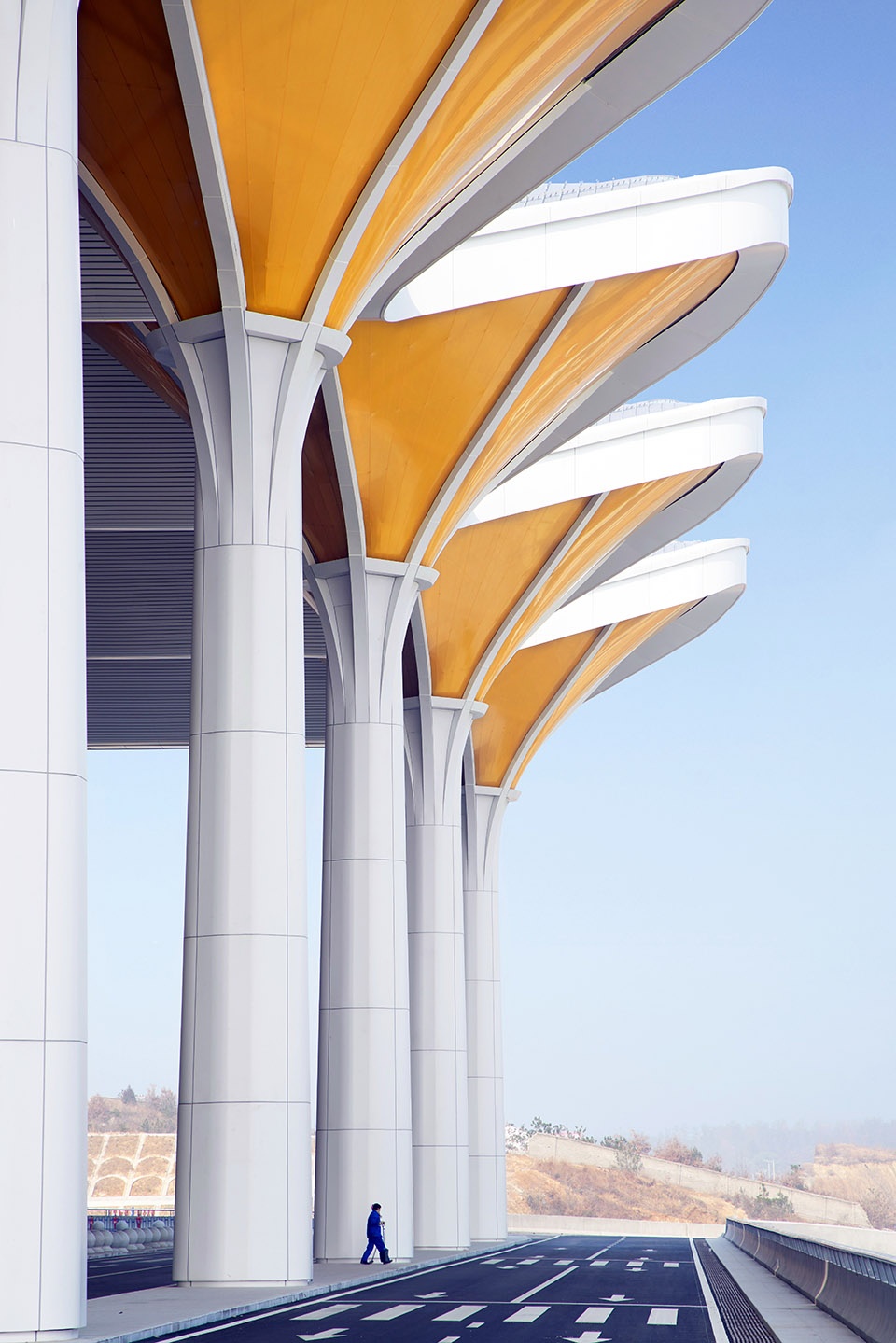

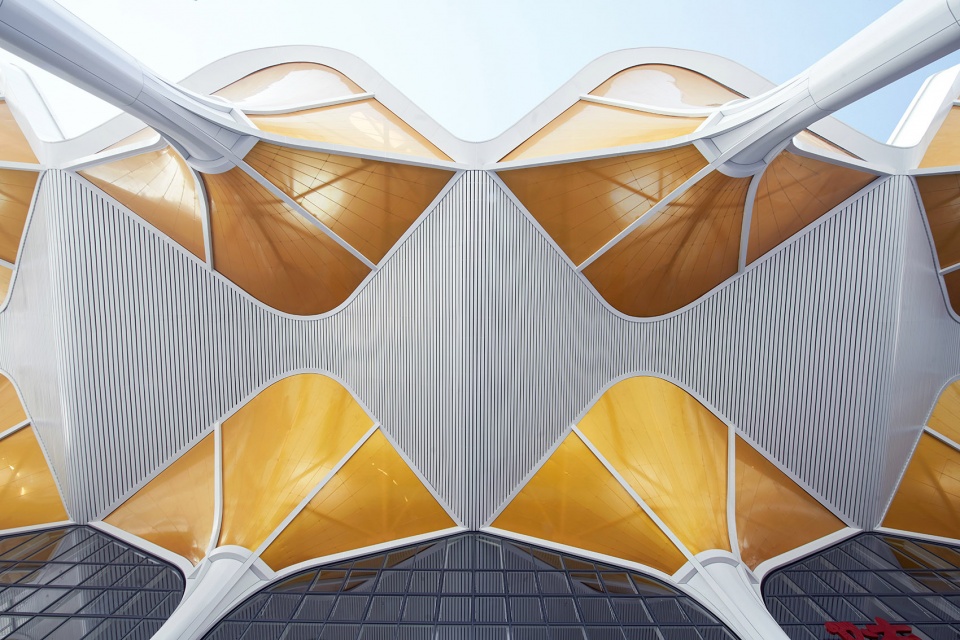

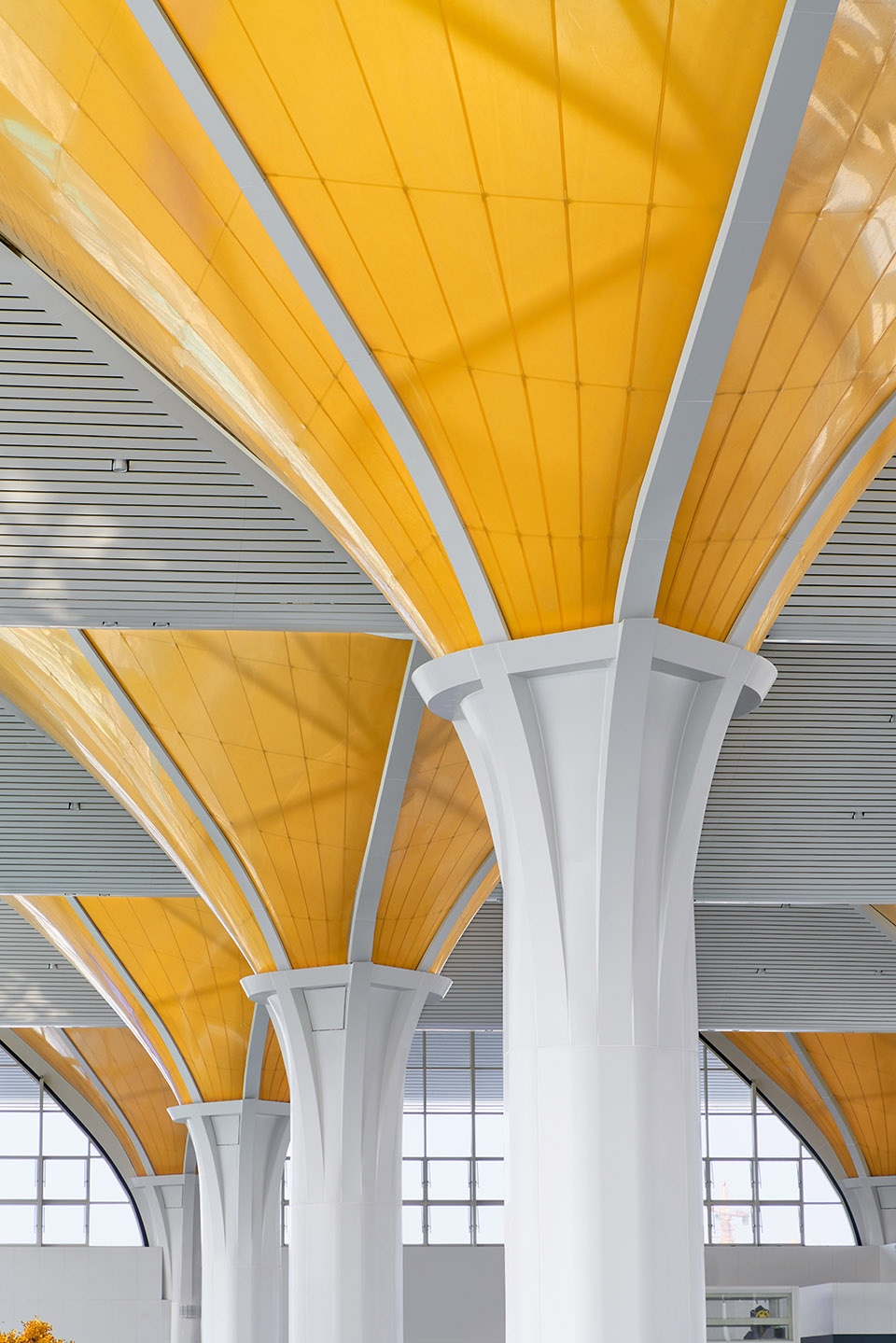

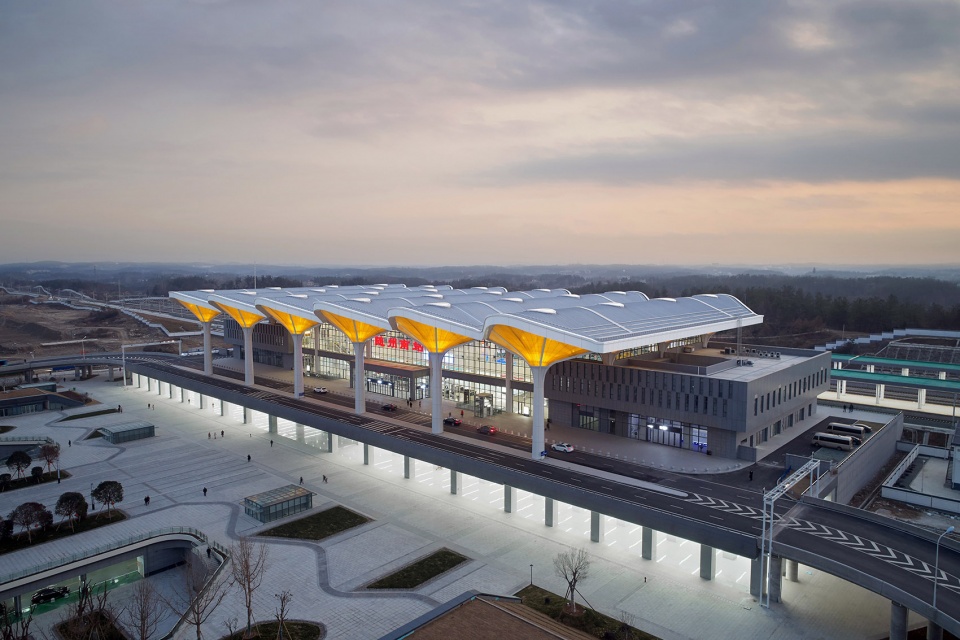

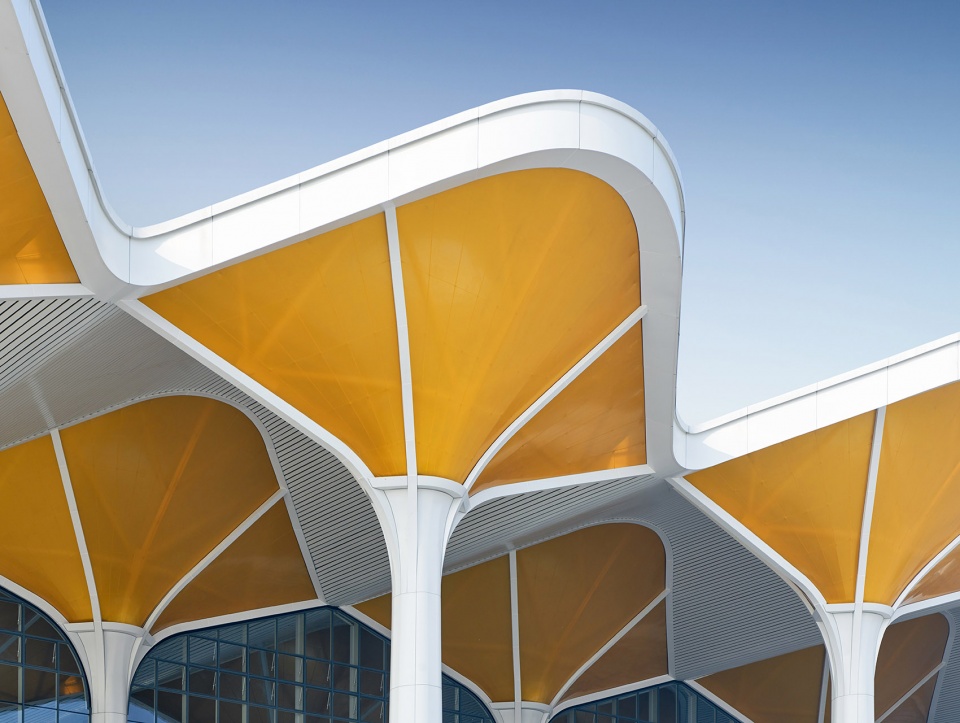

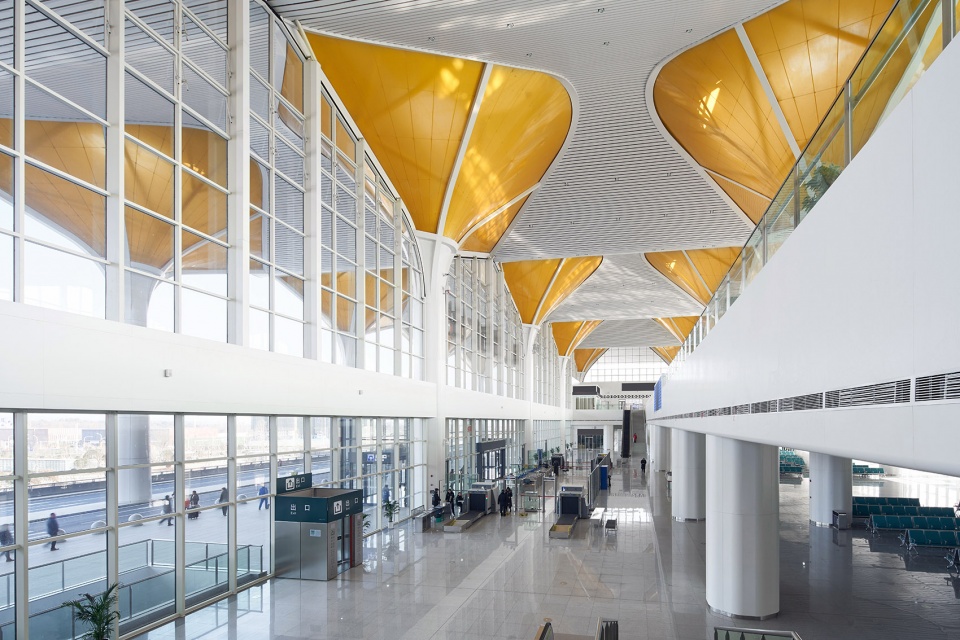

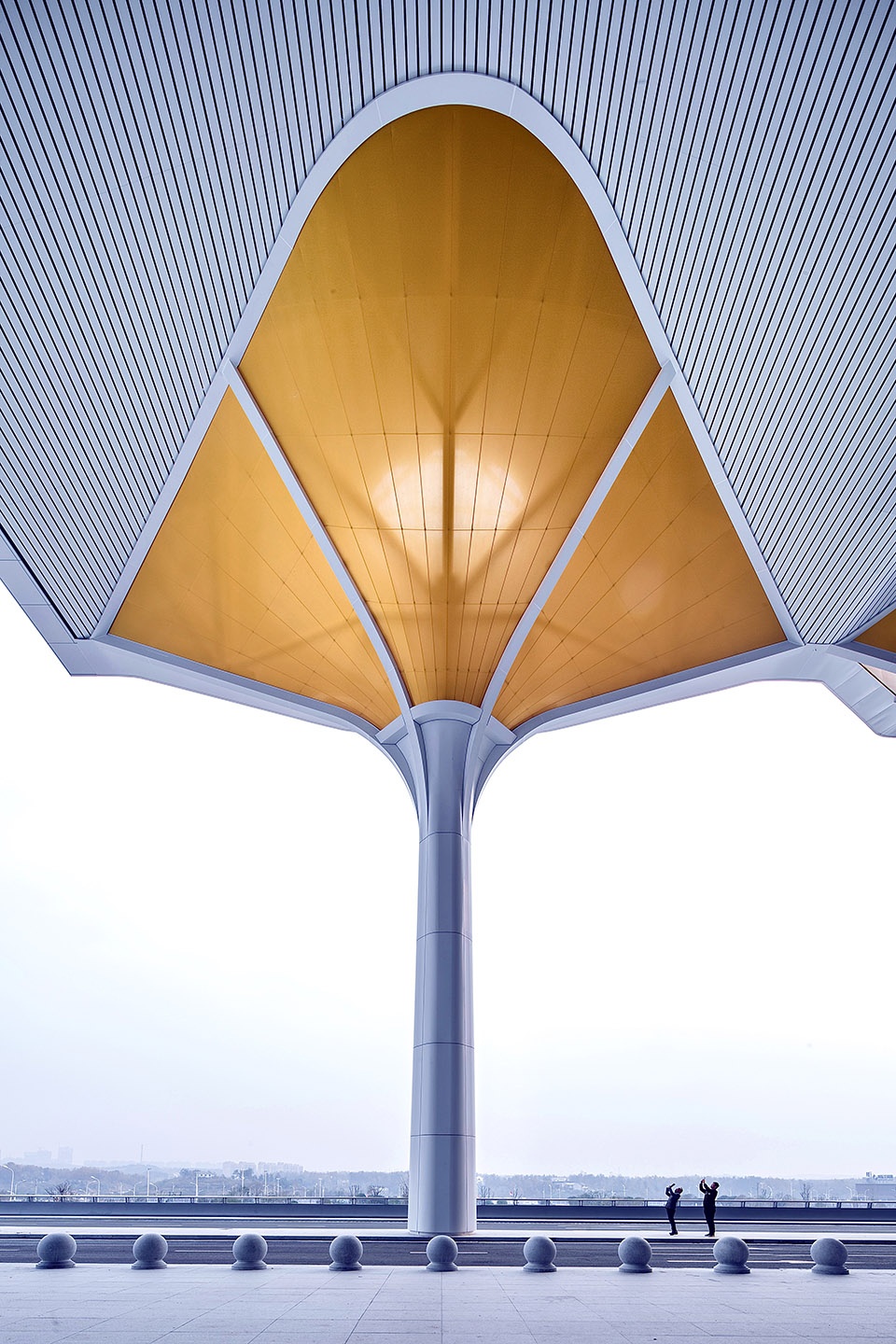

通过对银杏叶片的抽象与重构,得到了构成空间的基本“叶片单元”。每个单元尺度为27X24米,覆盖面积约648平方米,采用24个完全相同的叶片状单元体建构成站房主体空间。在实施程中进行了优化:每4个小单元屋面分组合并,形成六组连续的曲面屋顶,结构更为合理,同时也降低了建造难度,有利于控制建造成本。这样,富有韵律的自然曲线,轻盈灵动的建筑形体,使得建筑内外空间浑然一体。叶片状单元体集建筑、结构、采光于一体,光线透过薄膜将内部构造徐徐展现,犹如树叶纹理,隐喻自然,体现结构之美。

5

6

7

8

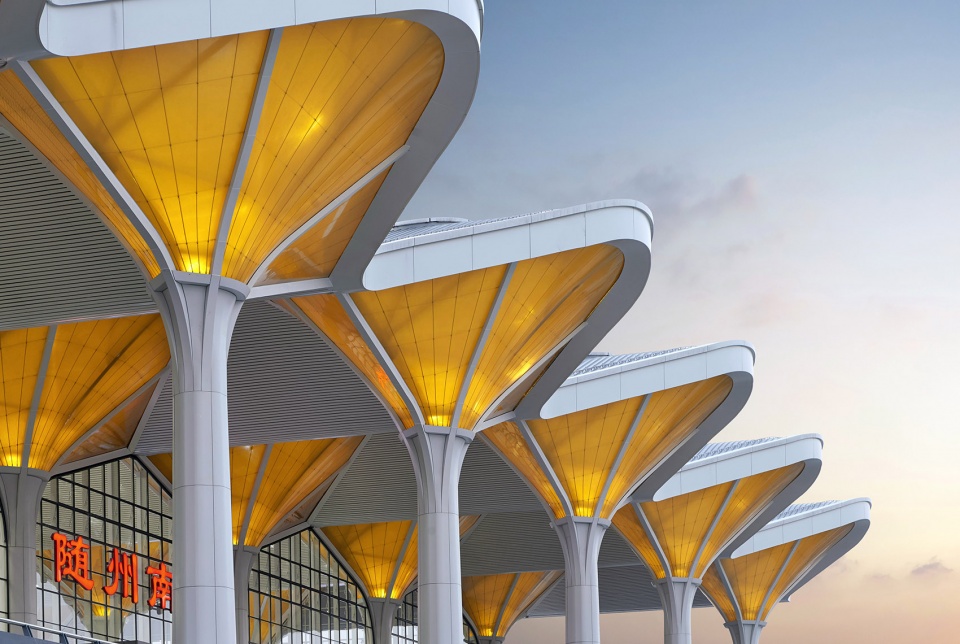

车站室内光环境的舒适性也是考虑的重要因素。单元体顶部设有采光天窗,通过透光膜的过滤产生柔和的漫射光,避免了眩光和阳光直射,室内照度也更均匀。通过照明模拟计算确定天窗面积,使得候车大厅在白天即使是阴天都可满足照度要求。阳光透过顶部天窗洒落在“叶片”单元体腔内,光线漫射形成一个个金色发光体,营造出“银杏树下,金叶纷飞”的空间意向,完美展现了叶片温润、通透的质感。自然光线引入,使建筑空间生动而富有生命力。夜间则通过设置于透光膜腔体内的 LED 灯点亮形成发光体,传达出中国传统 “灯笼”意蕴,进一步增强了车站的标识性和引导性。

9

10

11

12

13

这种空间效果的形成,关键在于覆盖在单元体外侧的ETFE膜材的性能。确定75% 的透光率、漫反射、金色这三个基本要素。设计师几乎找遍了全球的供应商,在最后关头,德国ETFE膜材生产商答应定制这种材料。ETFE膜材拥有良好的耐久性、阻燃性及透光性能,但是对拉力和温度变化较为敏感,为保证“叶片”最终形成饱满、光滑的曲面形态,项目团队需要对索网系统和膜材的张拉有着极其精准的控制。设计师和施工单位一起联合大学科研团队,深入研究膜材力学性能及索膜受力体系专项技术,依托BIM及3D现场扫描技术,对相关节点及构造进行了多处优化创新,形成了一整套技术措施,精准完成 “叶片”各部分组件的设计与安装。

14

当你乘车来到随州南站的高架落客平台,仿佛置身于银杏树的丛林,这个挡风遮雨的车站半室外空间会给你留下深刻印象。当你走进随州南站,令人舒适的柔和均匀的天然光线透过“银杏叶片”散发出来。候车大厅非常安静,语音广播格外清晰,没有火车站常见的噪音困扰,这得益于表面积超过1万平方米单元体的膜材所具有的良好的吸声效果。

15

16

最终,“银杏叶片单元体”成为了整座建筑中令人印象最深刻的部分,富有韵律的结构单元,柔和的光线、温润的质感,模糊了人工与自然的边界,诠释着崇尚“天人合一”的东方传统哲学思想。

17

18
