ETFE膜结构丨会发光的屋顶

返回列表来源: JXF吉祥坊 发布日期:2023-07-01 浏览:-

里昂以其一年一度的“Fête des Lumières”而闻名。狭长地块的狭窄西端与索恩河接壤。由河流注入的人造水池形成了较长北侧的边界。在平面上屋顶是一个菱形和三角形的网络,使用了22,000 平方米的两层ETFE膜结构

1

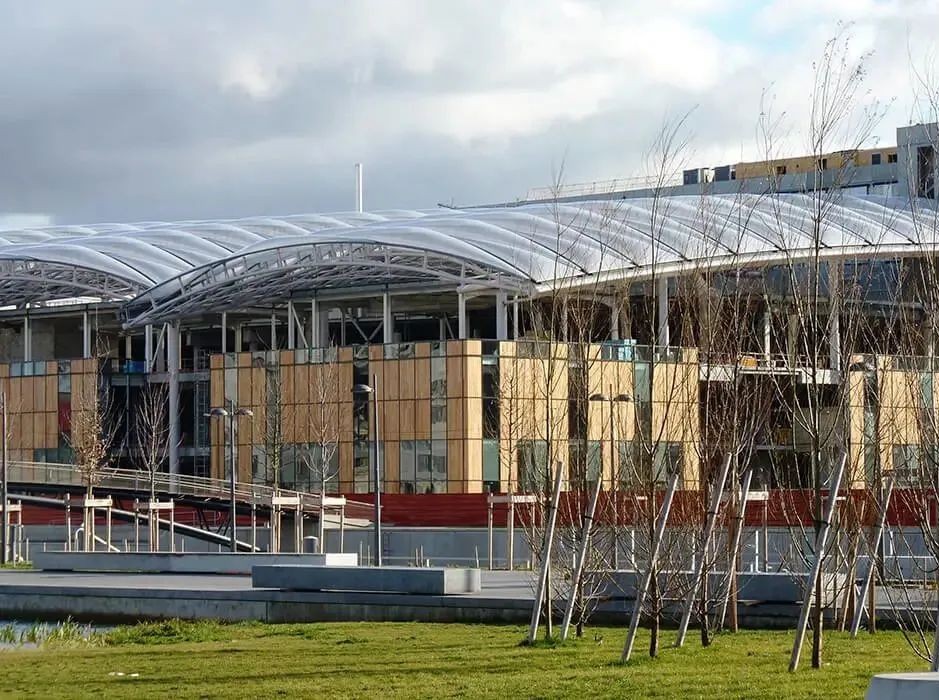

场地被一条与河流平行的铁路线隔开,这是建筑师让使用的最佳效果:铁路以西,在河流的方向上,是部分开放的购物设施和购物中心位于;在东边较短的一侧有更高、更紧凑的结构,容纳了多功能电影院、滚轴穹顶、室内攀岩场等休闲设施。在两部分之间形成视觉联系是设计的核心,巨大的发光膜建筑,它的两个部分像雨伞一样高出建筑群。

2

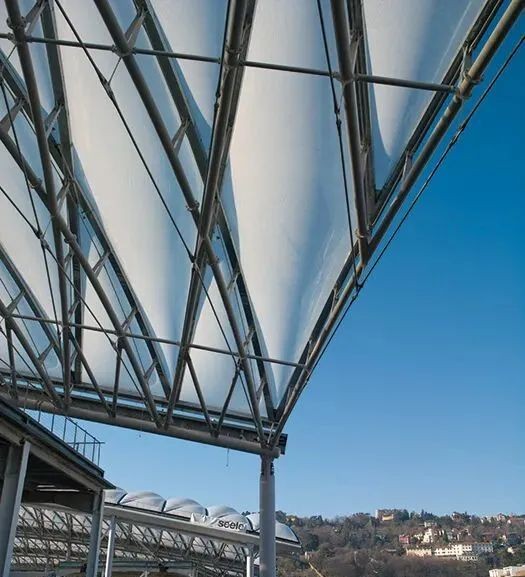

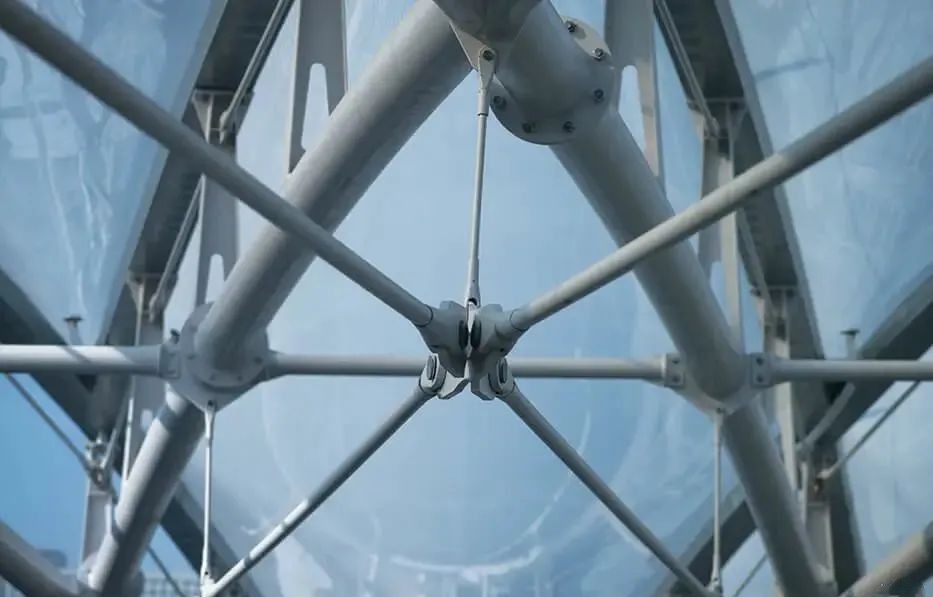

轻轻弯曲的屋顶在东部、狭窄的一侧横跨场地的整个宽度,并朝着河流逐渐变细。它也在这个方向上降低了高度。结果是截锥形。铁路线穿过膜屋顶的七个开间,其中两个开间跨越休闲设施,五个开间跨越购物区。屋顶结构由36m高的钢柱支撑,钢柱承载钢圆形空心截面的桁架拱。在这些之间,更多类似的拱门在两个对角线方向上延伸。

3

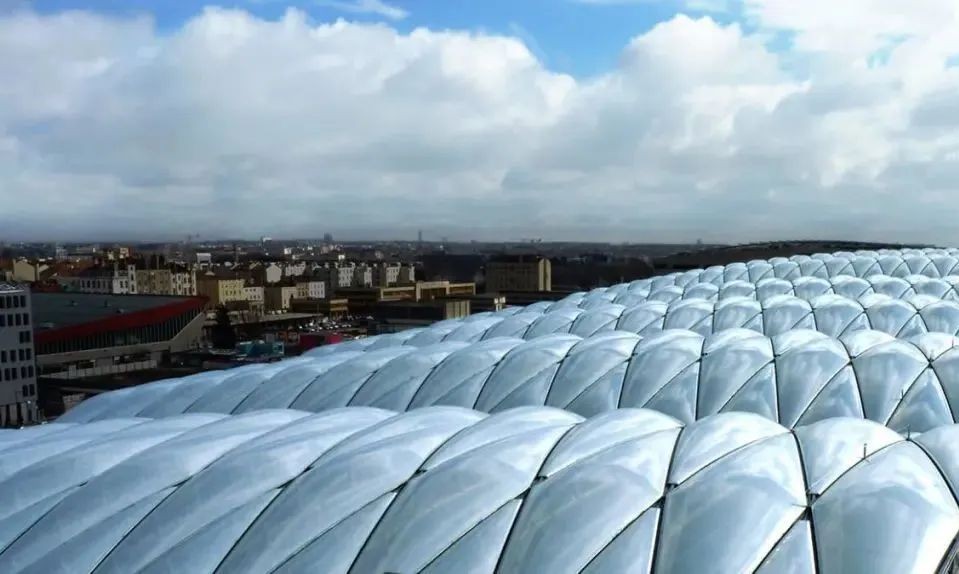

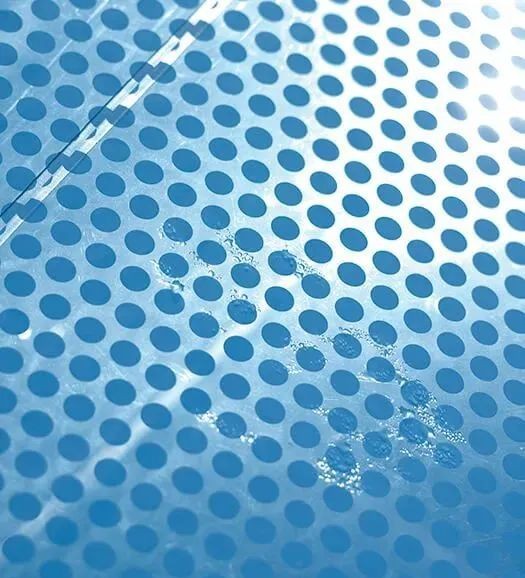

因此,在平面上,屋顶是一个菱形和三角形的网络,覆盖了22,000 平方米的两层 ETFE 气垫,薄膜厚度250μm。ETFE 气垫由固定在钢槽上的铝制部分构成。它们依次升高到拱形结构上方 2m 处。屋顶的 LED 照明——彩虹的所有颜色——是一种壮观的效果。安装在横轴上的 LED 发出的光被印在顶层箔下侧的白点图案反射。

4

5
